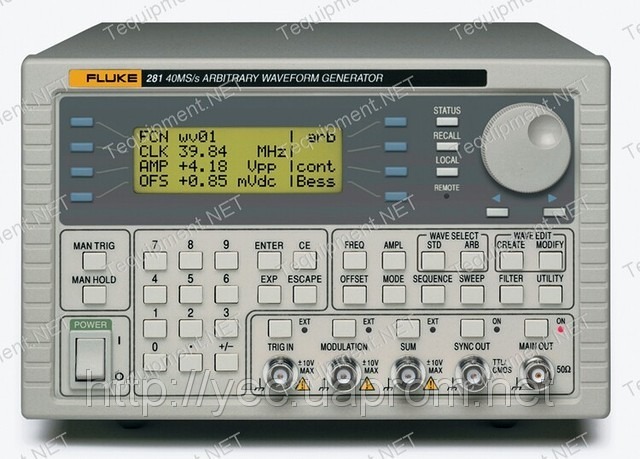

Генератор сигналов специальной формы Fluke 282

"Fluke 280 - Серия многоканальных генераторов сигналов произвольной формы (40 Мвыб/с) Основные функции Частотный диапазон генерации произвольных форм сигналов от 100 мГц - 40 МГц Один (Fluke 281); два (Fluke 282) или четыре канала (Fluke 284) Частота дискретизации: 40 МГц/с Генерация функций вплоть до 16 МГц Импульсный генератор с верхним пределом 10 МГц Импульсный генератор тестовых последовательностей Мультиканальная ФАПЧ с разрешением 0,1? и возможность фазовой синхронизации с другим генератором Возможности модуляции: амплитудная модуляция, частотная манипуляция, модуляция с подавленной несущей (SCM) Память 64000 точек на канал Генерация сигналов: синус, косинус, гаверсинус, гаверкосинус, прямоугольный, треугольный, импульсный, последовательность импульсов, sin (x) /x, постоянного тока, положительный и отрицательный пилообразный Интерфейсы: RS-232, IEEE-488 (GPIB) Особенности Высокая стабильность генератора сравнима с характеристиками кварцевого опорного генератора Современная технология прямого цифрового синтеза (Direct Digital Synthesis) Время нарастания импульсов < 25 нс с диапазоном периодов от 100 нс до 100 с Каждый канал может быть как полностью независимым, так и связан с другими одним или несколькими соотношениями 10 импульсов в тестовой последовательности быстро задаются с амплитудой, шириной и задержкой для каждого из импульсов в данной комбинации Генераторы развертки, запуска, тоновый, произвольной формы Вызов мультистандартных форм сигналов из внутренней памяти Технология переменной опорной частоты дискретизации для полной обработки программируемой функции и обеспечения качественной работы с произвольными формами сигнала (задание последовательности, организация циклов, соединение до 16 произвольных форм сигналов) Вплоть до 100 форм сигналов, определенных пользователем, могут быть сохранены в энергонезависимой памяти объемом 256 кБ При суммировании каналов вплоть до 64 сегментов может быть использовано для создания весьма сложных форм сигналов Специальное ПО WaveformManagerPlus для создания форм сигналов, редактирования и управления + драйвера Labview и LabWindowsCVI В стандартную комплектацию серии Fluke 280 входят: Кабель питания Руководство по эксплуатации Руководство по быстрому запуску генераторов серии Fluke 280 Файлы драйверов CD-ROM с ПО Waveform Manager Plus Дополнительные опции Модель Описание 281 Одноканальный генератор сигналов произвольной формы 40 Мвыб/с и ПО WaveformManagerPlus 282 Двухканальный генератор сигналов произвольной формы 40 Мвыб/с и ПО WaveformManagerPlus 284 Четырехканальный генератор сигналов произвольной формы 40 Мвыб/с и ПО WaveformManagerPlus Стойки и аппаратное обеспечение Y200H Неполный комплект для монтажа в стойку (для Fluke 281) Y200F Полный комплект для монтажа в стойку (для Fluke 282, Fluke 284) Технические характеристики Произвольные формы сигналов Формы сигналов Максимальная длина 65,536 точек; минимальная - 4 точки. Формы сигналов могут определяться элементами управления передней панели или посредством загрузки данных по RS-232 или GPIB. Вертикальное разрешение 12 бит Тактовая частота выборки От 100 мГц до 40 МГц Разрешение 4 единицы Точность ±1 единица от установленного значения Задание последовательности Вплоть до 16 форм могут быть соединены, каждая форма сигнала может иметь число повторений до 32768. Последовательность может повторяться до 1048575 раз или непрерывно. Выходной фильтр Выбирается между эллиптическими 10 и 16 МГц, Бесселя 10 МГц или отсутствует фильтрация Стандартные формы сигналов Все формы сигналов Точность 10-5/ год Темп. Стабильность Номинально < 1 ppm/?C Выходной уровень 2,5 мВ до 10 В при 50 Ом Синус, Косинус, Гаверсинус, Гаверкосинус Диапазон 0,1 мГц до 16 МГц Разрешение 0,1 мГц или 7 единиц Гармонические искажения < 0,1 % (КНИ) до 100 кГц < -65 дБн до 20 кГц < -50 дБн до 300 кГц < -35 дБн до 10 МГц < -30 дБн до 16 МГц Негармонические паразитные сигналы < -65дБн до 1 МГц < -65дБн + 6 дБ на октаву, от 1 МГц до 16 МГц Прямоугольный Диапазон 1 мГц до 16 МГц Разрешение 1 мГц (4 знач. цифры) Точность ± 1 знач. единица от установки Времена нарастания/спада < 25 нс Импульсы и импульсные последовательности Времена нарастания/спада < 25 нс Период От 100 нс до 100 с Разрешение 4 цифры Точность ± 1 знач. цифра от установки Диапазон задержки -99,99 с до +99,99 с Разрешение 0,002 % периода или 25 нс, выбирается большее Диапазон ширины 25 нс до 99,99 с Разрешение 0,002 % периода или 25 нс, выбирается большее Треугольный Диапазон 0,1 мГц до 100 кГц Разрешение 0,1 мГц (7 знач. цифр) Ошибка линейности < 0,1 % до 30 кГц Пилообразный и Sin(x)/x Диапазон 0,1 мГц до 100 кГц Разрешение 0,1 мГц (7 знач. цифр) Ошибка линейности < 0,1 % до 30 кГц Режим работы между каналами Межканальная модуляция Сигнал от любого канала может быть использован для АМ и SCM - модулирования следующего канала. С другой стороны, любое число каналов может быть модулируемо (AM или SCM) сигналом на входном разъеме MODULATION Частота несущей Внутренний диапазон для выбранного типа сигнала Типы несущих Все стандартные и произвольные формы сигналов Типы модуляции: AM, SCM Двойная боковая полоса с несущей. SCM: двойная полоса подавляемой несущей Источники модуляции Внутренняя от предыдущего канала. Внешняя от входного разъема модуляции. Внешний сигнал модуляции можно применять к любому числу каналов одновременно. Частотный диапазон DC до > 100 кГц Глубина внутренней АМ 0 % до 105 % Разрешение АМ 1 % Подавление несущей (SCM) > 40 дБ Диапазон внешней модуляции сигнала VCA: Приблизительно 1 В (полный размах) для 100 % уровня изменений при максимальной мощности SCM Приблизительно ± 1 В пик. При макс. выходе Прочие характеристики Экран ЖК, 20 знаков х 4 знаково-цифровых столбца Ввод данных Выбор клавиатурой режима, формы волны и т.п.; ввод значений осуществляется цифровыми клавишами или вращающейся ручкой Сохраненные установки Вплоть до 9 полных установок прибора могут быть сохранены и вызваны из памяти, зависящей от питания батарей. Вплоть до 100 произвольных форм сигналов могут быть сохранны независимо от настроек прибора. Размеры, мм (В х Д х Ш) 130 мм х 335 х 350 ( Fluke 282/ Fluke 284); 212 (Fluke 281) Вес 7,2 кг (Fluke 282/ Fluke 284); 4,1 кг (Fluke 281) Рабочий диапазон +5 °C до 40 °C, 20-80 % отн. влажн."
