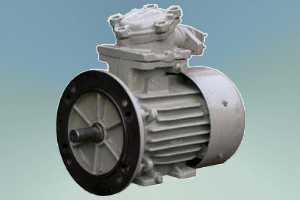

Взрывозащищенные электродвигатели (АИМ)

"Электродвигатели асинхронные взрывозащищенные серий АИМ, АИМР предназначены для работы в качестве привода стационарных машин и механизмов во взрывоопасных производствах химической, газовой, нефтеперерабатывающей, угольной и других отраслей промышленности. Структура условного обозначения ХХХХ XXX Х XX Х2,5, где ХХХХ — серия (АИМ, АИМР); XXX — габарит по классификатору ЕСКД 179100 (высота оси вращения, мм); Х — установочный размер по длине электродвигателя (S, L, М); Х — А(В) — различие по мощности для одинакового типоисполнения и полюсности (А и В могут отсутствовать); Х — число полюсов (2, 4, 6, 8); X — виды климатического исполнения и категория размещения. Например: АИМ 112 М4 УХЛ2,5 Условия эксплуатации Высота над уровнем моря — не более 1000 м. Температура окружающего воздуха: для исполнения У2,5 — от плюс 40 до минус 45°С; для исполнения УХЛ2,5 — от плюс 40 до минус 60°С; для исполнения Т2,5; ТОМ2,5 — от плюс 45 до минус 10°С. Относительная влажность окружающей среды для электродвигателей АИМ, АИМР: исполнения У — 100% при температуре плюс 25°С; исполнения УХЛ — 80% при температуре плюс 25°С; исполнения Т, ТОМ — 100 % при температуре плюс 35°С. Выбор мощности электродвигателя в зависимости от температуры окружающей среды и высоты над уровнем моря — по ОСТ 16 0.510.062—85. В части воздействия механических факторов внешней среды — по группе М1 ГОСТ 17516—72. Номинальный режим работы электродвигателей — продолжительный S1 по ГОСТ 183—74. Допускается эксплуатация электродвигателей в режимах работы S2, S3, S4, причем выбор нагрузок для указанных режимов осуществляется в соответствии с общей теорией электропривода и ОСТ 16 0.510.062—85. Электродвигатели АИМ, АИМР изготовляются на номинальное напряжения 220, 240,380, 415, 500 и 660 В при частоте тока 50 Гц и на 220, 230, 240, 380, 400, 415, 440, 500 и 660 В при частоте 60 Гц. Конструктивное исполнение Электродвигатели выполнены закрытыми во взрывонепроницаемой оболочке с наружным обдувом и охлаждают воздухом от собственного вентилятора, причем вентиляция осуществляется независимо от направления вращения ротора электродвигателя. Степень защиты электродвигателя по ГОСТ 17494—72: коробки выводов от внешних воздействий соответствует IР 54; кожуха вентилятора — IР 20 со стороны входа; кожуха вентилятора — IP 10 со стороны выхода воздуха. Способ охлаждения электродвигателей IСА 0141 по ГОСТ 20459—75. Коробка выводов обеспечивает ввод для электродвигателей АИМ, АИМР бронированного или гибкого кабеля, также проводов с медными или алюминиевыми жилами. По способу монтажа электродвигатели АИМ, АИМР, согласно ГОСТ 2479—79 имеют следующие исполнения: АИМ 63, 71, 80 — IM1281, IM4481; АИМ, АИМР 90, 100, 112, 132 — IM1081, IM2081, IM3081."
