Резервуар РВС 200
|
Поделитесь страницей в Социальных сетях
|
|

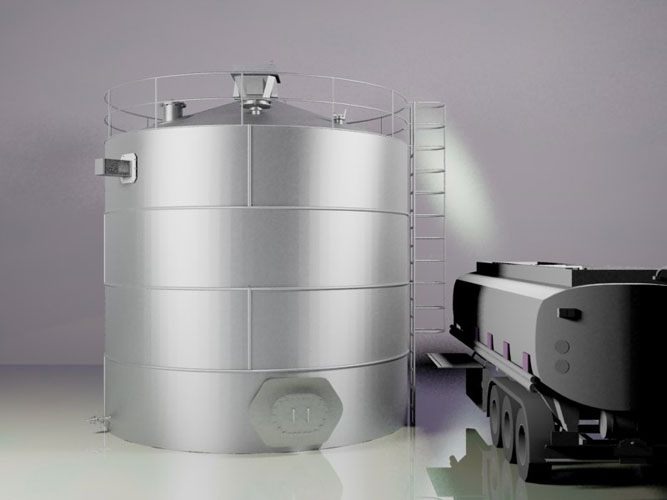

 "Описание резервуара вертикального РВС-200 Конструкция резервуара РВС-200 состоит из: стенки цилиндрической; кровли стационарной крыши; плоского днища; лестницы, площадок, ограждений, люков и патрубков; технологического оборудования. Параметры резервуара РВС-200 Ед изм. Значения: Габариты Объем м? 200 Диаметр мм 6 630 Высота мм 6 000 Количество рулонов (при методе рулонирования) рулон 1 Стенка резервуара РВС 200 м3 Масса стенки кг 5 033 Количество поясов стенки пояс 4 Толщина верхнего пояса стенки мм 5 Толщина нижнего пояса стенки мм 5 Крыша резервуара РВС 200 м3 Масса крыши кг 1 690 Толщина настила крыши мм 5 Днище резервуара РВС 200 м3 Масса днища кг 1 470 Толщина днища мм 5 Масса прочих конструкций резервуара РВС 200 м3 лестница кг 1 030 площадки на крыше кг 650 люки и патрубки кг 706 комплектующие конструкции кг 87 каркасы и упаковка кг 2 100 Общая масса резервуара РВС 200 м3 кг 12 766 При необходимости увеличения срока службы резервуара и/или хранении в нем агрессивных жидкостей, проектировщик может заложить для конструкций резервуара припуск на коррозию. Описание основных конструктивных элементов резервуара РВС-200 Днище резервуара РВС-200 Тип: плоское стальное днище без окраек. Толщина: 5 мм. Форма отгрузки с завода: рулон. Масса: 1 470 кг. Стенка резервуара РВС-200 Тип: оболочка цилиндрическая замкнутая. Размер: 4 горизонтальных пояса. Толщина: 5 мм. Форма отгрузки с завода: рулон. Масса: 5 033 кг. Крыша резервуара РВС-200 Тип: стационарная коническая бескаркасная крыша (коническая оболочка). Самонесущая. С наружной стороны оборудована шпангоутами (ребрами жесткости кольцевой формы). Толщина: 5 мм. Вид: пластина круглой формы с секторным вырезом (данный вырез и обеспечивает коническую форму крыши, когда его кромки стягиваются в процессе монтажа). Форма отгрузки с завода: рулон либо подготовленные листы. Масса: 1 690 кг. Понтон резервуара РВСП-200 Резервуары РВСП-200 могут комплектоваться стальными и алюминиевыми понтонами по желанию Заказчика. В металлоконструкции резервуара РВСП-200 может входить стальной понтон. Тип: понтон открытого типа с отсеками. Толщина настила понтона: 5 мм. Короба: 6 коробов шириной 1 250 мм. Ширина бортов: внешнего 300 мм, внутреннего 200 мм. Масса: 2 810 кг. Открытые отсеки такого понтона состоят из настила и кольцевых ребер. Это обеспечивает плавающую способность понтона и жесткость, необходимую при его вертикальном движении. Движение понтона происходит по направляющей трубе. В опущенном положении понтон располагается на консоли данной трубы, а также на специальных кронштейнах, размещенных на стенке резервуара. Понтон комплектуется уплотняющим затвором для герметизации зазора между его краем и стенкой резервуара."
