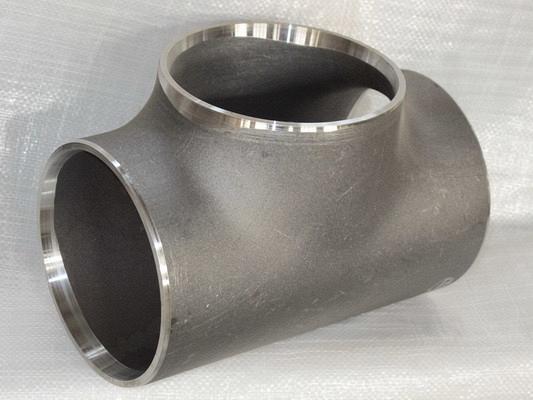

Тройник 57*4 ст. 20 ГОСТ 17376-01

Тройник равнопроходной - деталь, при помощи которой выполняется ответвление трубопровода. Тройник равнопроходной имеет одинаковые DN всех выходных отверстий, таким образом, при разделении или слиянии потока сред сечение трубы не изменяется. Основные типоразмеры и исполнения тройников равнопроходных обозначены в ГОСТе 17376-2001. Конструктивной особенностью всех тройников (как равнопроходных, так и неравнопроходных) является то, что среда изменяет свое направлении под углом 90. Тройники равнопроходные в зависимости от способа изготовления подразделяются на штампованные, сварные и штампосварные. Штампованные тройники изготавливаются из бесшовной трубы способом горячей штамповки или гидроштамповки. Сварные тройники - из бесшовных или электросварных труб способом врезки штуцера. Штампосварные тройники производят из листового проката способом горячей штамповки с последующей сваркой швов. Тройник равнопроходной имеет одинаковые размеры всех входных отверстий, поэтому толщина стенки для каждого из них одинакова. Часто при обозначении нестандартных тройников, изготовленных по различным ТУ, (особенно это касается тройников больших диаметров), вместо толщины стенки в обозначение вводится толщина фаски присоединяемого изделия, но при этом обязательно указывается расчетный коэффициент сопротивляемости материала тройника и его рабочее давление.Тройник неравнопроходной имеет два одинаковых входных отверстия и третье отверстие меньшего диаметра. Толщины стенок тройника могут быть различными.
