Опорно-направляющие кольца
|
Поделитесь страницей в Социальных сетях
|
|

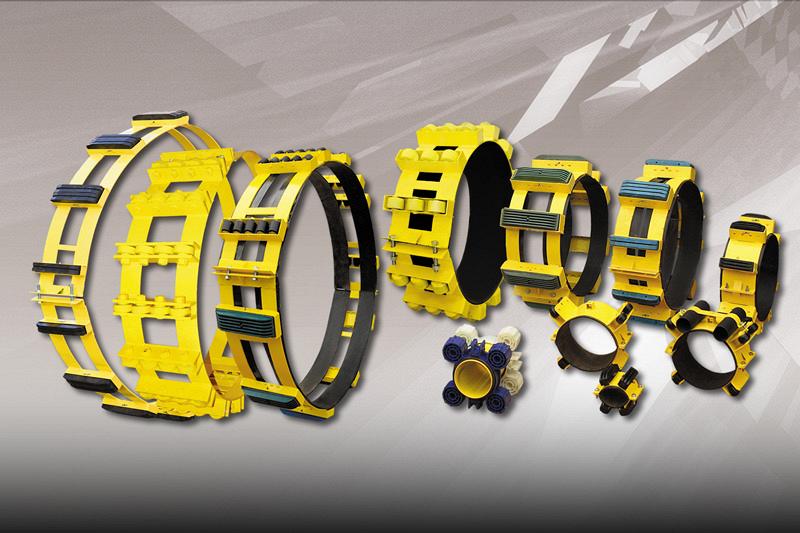

 "Кольца Кольца конструктивно состоят из двух полуколец и собираются в опорно - направляющее кольцо на магистральном трубопроводе болтовыми соединениями . Технические характеристики: Материал опоры скольжения выдерживает удельное давление не менее 120 кг/см , одна опора качения выдерживает нагрузку не менее 200-300 кг( в зависимости от исполнения опоры); Коэффициент трения по стали не превышает 0,15-0,20; Диэлектрическое сопротивление материалов опоры не менее 1 ·10 Ом · мм; Кольца работоспособны во всех климатических зонах при температурах от - 60 °С до + 70 °С; Изготавливается по ТУ 1469-001-53597015-12; Срок эксплуатации 30 лет. На наружной поверхности кольца закрепляются опоры скольжения, качения или комбинированные опоры из диэлектрического материала. Опоры являются скользящим элементом и одновременно изолятором. Опорные кольца изготавливаются для магистрального трубопровода диаметром от 57 мм. до 1420 мм. и кожуха (футляра) диаметром от 219 мм. до 1720 мм В зависимости от длины, протяженности,изгиба перехода опорно - направляющие кольца изготавливаются трех типов: - с опорами скольжения - при длине протаскивания трубопровода до 200 м., - с опорами качения - при длине протаскивания трубопровода более 2000 м., - либо с комбинированными опорами при длине протаскивания трубопровода до 1000 м."
