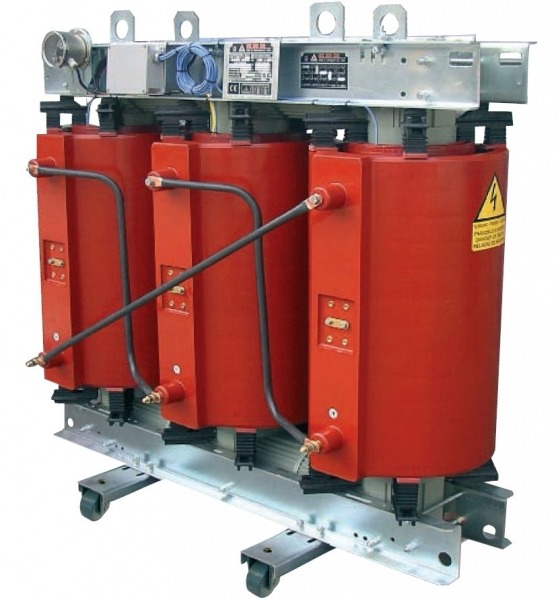

Сухой распределительный трансформатор ТС и ТСЗ

Сухие распределительные трансформатор ТС и ТСЗ - это понижающие трансформаторы, мощность которых в трёх фазах составляет от 250 до 1600 кВА включительно, класс напряжения изоляции - 10 кВ, показатели напряжения по низкой стороне распределительной сети, питание от которой поступает непосредственно потребителям электрической энергии общего назначения, - до 1 кВ, в наличии разъединительные обмотки высокого и низкого напряжения. ТС - сухой трансформатор со степенью защиты IP00, не имеющий защитного кожуха. ТСЗ - сухой трансформатор со степенью защиты IP41, выпускаемый в защитном кожухе. Как преобразователь энергии, трансформатор полностью обратим. Любая обмотка, независимо от того, где она расположена по отношению к стержню, может выполнять функцию первичной. Один и тот же трансформатор может выполнять роль как понижающего, так и повышающего. Выпуск сухих распределительных трансформаторов, относящихся к типам ТС и ТСЗ и классу напряжения 10 кВ, осуществляется серийно. В обмотках класса напряжения 10 кВ номинальное высоковольтное напряжение (ВН) составляет 10,0/10,5 или 11,0 кВ.
