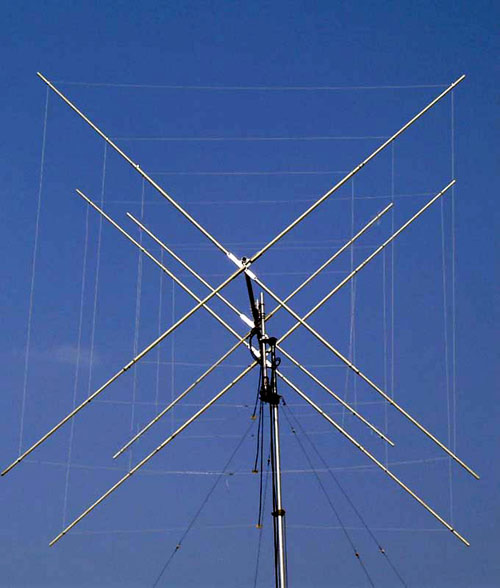

Антенна серии Квадрат
|
Поделитесь страницей в Социальных сетях
|
|
"Во всех конструкциях в качестве изоляционных распорок применены высокопрочные стеклопластиковые трубы. В зависимости от конструкции антенн используются трубы диаметром 18, 23, 28, 30, 36, 42 мм с толщиной стенки 2-3,5 мм. В антеннах, где имеется диапазон 40 м, для увеличения прочности конструкции стеклопластиковые трубы дополнительно фиксируются одним или двумя ярусами растяжек. Все несущие траверсы выполнены из алюминиевого сплава марки 1915 или Д16Т. Диаметр применяемых труб 50, 55, 60, 80, 100 мм, толщина стенки 2 - 3 мм. Траверсы, состоящие из нескольких труб, растягиваются одним или несколькими ярусами растяжек. Все элементы выполнены из многожильного медного провода в термостойкой изоляции (-50°C +80°С). Вибраторы разных диапазонов запитываются отдельными коаксиальными кабелями с сопротивлением 50 Ом. В некоторых моделях антенн необходимо применение согласующих трансформаторов (см. раздел "Согласующие трансформаторы"). Максимальная подводимая мощность для стандартных антенн - 3 кВт. Увеличение этого параметра возможно (оговаривается при заказе). Для большинства конструкций простых антенн возможна модернизация в более сложные с максимальным использованием узлов и частей предыдущей антенны, т.к. все элементы и узлы этих антенн унифицированы и могут быть применены в более сложных моделях."
