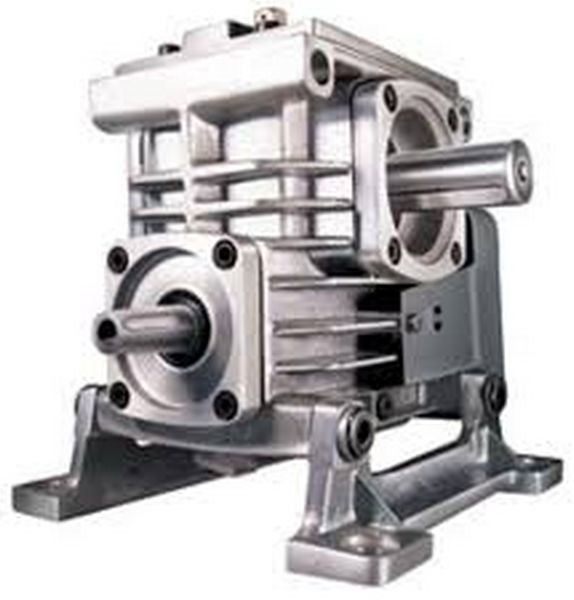

Редукторы червячные одноступенчатые Ч 80

Редуктор Ч 80 является одноступенчатым универсальным устройством, главной задачей которого является увеличение момента вала двигателя, а также уменьшение его частоты вращения. Используется редуктор Ч 80 как один из элементов в приводах машин и механизмов, различных типах устройств и оборудовании. Присоединяется устройство к оборудованию посредством муфты, если же использовать редуктор в специальном насадном исполнении можно его легко установить на рабочий вал привода. При периодических остановках устройство может функционировать до 24-х часов в сутки, что обеспечивает фактически бесперебойную работу оборудования. Основные технические характеристики Номинальные передаточные числа U ном . Значения допустимых крутящих моментов на выходном валу, к.п.д. и термической мощности при частоте вращения входного вала n , об /мин. Допускаемая консольная нагрузка на вале , Н 750 1000 1500 входном выходном Мт, Н м h N т , квт Мт, Н м h N т , квт Мт, Н м h N т , квт 8,0 280 0,89 3,1 250 0,90 3,6 212 0,91 4,6 500 4000 10,0 250 0,88 2,2 224 0,89 2,6 190 0,90 3,4 12,5 250 0,86 1,8 230 0,87 2,2 195 0,89 2,8 16,0 280 0,83 1,7 250 0,85 1,9 218 0,86 2,5 20,0 243 0,79 1,2 224 0,81 1,5 195 0,84 1,9 25,0 243 0,78 1,0 224 0,79 1,2 195 0,83 1,5 31,5 300 0,72 1,1 280 0,75 1,0 250 0,78 1,7 40,0 243 0,67 0,7 218 0,71 0,9 195 0,73 1,1 50,0 243 0,65 0,6 230 0,66 0,8 206 0,71 0,9 63,0 224 0,60 0,5 212 0,62 0,6 190 0,64 0,8 80,0 200 0,55 0,4 190 0,58 0,5 175 0,61 0,6
