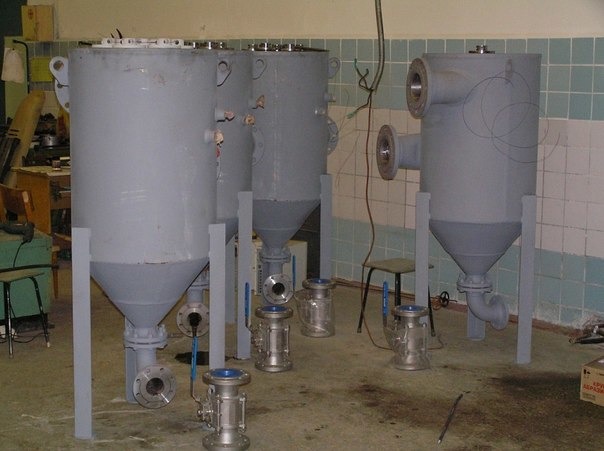

Фильтр гидроциклонный ФГК
|
Поделитесь страницей в Социальных сетях
|
|
Устройство и работа Продукт подается в тангенциальный патрубок 4 ввода продукта в корпус гидроциклона, при этом тяжелые частицы за счет центробежных сил прижимаются к внутренней поверхности корпуса 1 и конического днища 3, образуя тяжелый продукт, удаляемый из корпуса через патрубок разгрузочный тяжелого продукта 6. Предварительно очищенный продукт под давлением проходит через фильтровальный материал 9 картриджей-патронов фильтровальных 8 и через отверстия в головке 10 очищенный продукт сливается из корпуса через сливной патрубок 5. При наличии в продукте легких частиц с удельным весом меньшим, чем очищенный продукт, в центральной части корпуса выполняется патрубок отвода этих частиц Преимуществом предложенного устройства является удобство монтажа к трубопроводам и быстрота смены картриджей-патронов фильтровальных без разборки корпуса и присоединительных трубопроводов, а также возможность обратной промывки при загрязнении картриджей.
