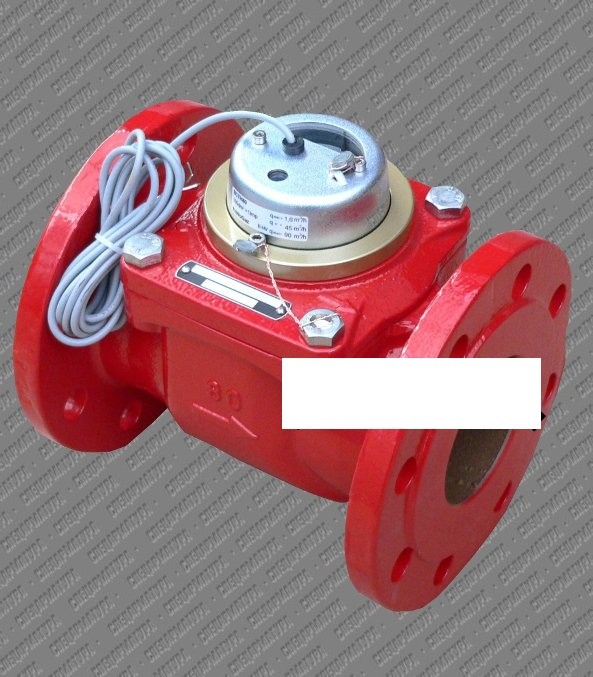

Счетчики горячей воды Водомер ВСТН-100 Ду 100

"Счетчики горячей воды фланцевые ВСТН-40, ВСТН-50, ВСТН-65, ВСТН-80, ВСТН-100,ВСТН-125, ВСТН-150 , ВСТН-200 , ВСТН-250 предназначены для коммерческого учета горячей воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98 в бытовых и промышленных трубопроводах. Данные водосчетчики является заменой фланцевых счетчиков ВСТ-40 , ВСТ-50 , ВСТ-65 , ВСТ-80, ВСТ-100 , ВСТ-125 , ВСТ-150 , ВСТ-200 , ВСТ-250 которые выпускались до 2008 года . Технические характеристики водосчетчиков : • Температуры измеряемой среды для ВСТН-40, ВСТН-50, ВСТН-65, ВСТН-80, ВСТН-100,ВСТН-125, ВСТН-150 , ВСТН-200 , ВСТН-250 от +5 до +150С. • Рабочее давление воды в трубопроводе не более 16 атм (1.6МПа). • Счетчики изготовлены по ТУ 4213-201-18151455-2002. Счетчики ВСТН имеют встроенный герконовый датчик, позволяющий производить съем показаний с водомера дистанционно и передавать его на любые вторичные устройства (счетчики импульсов, вычислители или регистраторы). Размер импульса : • для ВСТН от Ду40 , Ду50 , Ду 65, Ду 80 , Ду 100, Ду125 - 100л ; • для ВСТН Ду150 , Ду200 , Ду250 - 1000л; Счетчики ВСТН являются сухоходами и принцип их действия основан на измерении числа оборотов крыльчатки, которая вращается со скоростью, пропорционально расходу воды, протекающей по трубопроводу. Связь между счетным механизмом счетчика и крыльчаткой происходит через перегородку путем магнитного взаимодействия. Эксплуатация счетчиков ВСГН в неотапливаемых помещениях с температурой окружающего воздуха менее 5 °С, в затапливаемых помещениях и колодцах, а так же в помещениях с влажностью более 80% запрещается. Нарушение места установки прибора является основнанием для отказа производителя от гарантийных обязательств. Порядок установки счетчиков воды : Водомеры ВСТН-40, ВСТН-50, ВСТН-65, ВСТН-80, ВСТН-100,ВСТН-125, ВСТН-150 , ВСТН-200 , ВСТН-250 устанавливаются только на горизонтальных участках. Перед водомером необходима обязательная установка магнитного сетчатого фильтра (если магнитный фильтр ставить дорого, то можно поставить сетчатый). Так же перед водомером нужно предусмотреть прямой участок равный 5 диаметрам условного прохода счетчика, а за ним не менее 1 диаметра. Если диаметр счетчика не совпадает с диаметром трубопровода , то присоединение осуществляется при помощи переходов, установленных вне зоны обязательных прямых участков трубопровода. ВНИМАНИЕ!!! Диаметр счетчика может не совпадать с диаметром трубопровода, т.к. основной параметр при выборе счетчика воды - это его номинальный расход (расход, равный ? максимального расхода и при котором счетчик может стабильно работать весь гарантийный срок). Поверка счетчиков воды (межповерочный интервал) для водосчетчиков ВСТН - 4 года. Технические характеристики : Диаметр: 100 мм Масса: 15,5 кг Строительная длина: 250 мм"
