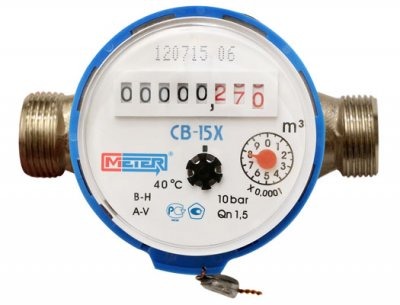

Водосчетчик СВ-15 Х со штуцерами

"Счетчики воды крыльчатые СВ-15Х (одноструйные, сухоходные) предназначены для измерения объема холодной питьевой воды и сетевой воды, протекающей по трубопроводу при температуре от 5?С до 40?С и рабочем давлении в водопроводной сети не более 1,0МПа (10 кгс/см?). Счетчики СВ-15 могут дополнительно комплектоваться датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен - 1; 10; 100; 1000 л/имп. При оснащении счетчиков СВ импульсными датчиками с любой ценой импульса (л/имп) в обозначении появляется буква «И». Номинальный расход м3/час: 1,5 Диаметр условного прохода: 15 Вода: холодная Импульсный выход: есть Область применения: бытовой Тип счетчика: крыльчатый Материал корпуса счетчика: латунь Устройство и принцип работы: Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты.Вда, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Эвольвентная форма внутреннего сечения входного и выходного патрубков обеспечивает оптимизацию потока воды, уменьшает потери по давлению. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки."
