Пожараная колонка КПА

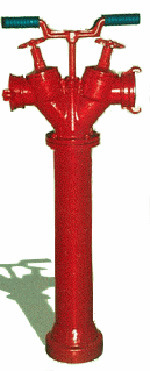

Пожараная колонка КПА. Пожарная колонка КПА ДСТУ 2801-94 (ГОСТ 7499-95) предназначена для открывания (закрывания) подземного гидранта и присоединения пожарных рукавов в целях отбора воды из водопроводных сетей на пожарные нужды. Колонка может применяться в районах с умеренным, холодным и тропическим климатом, категория размещения 1 по ГОСТ 15150-69. Пожарная колонка используется для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров. Основные части пожарной колонки КПА - (см. рис.1) корпус 1 и головка 2. В нижней части корпуса 1 колонки установлено бронзовое кольцо 6 со специальной треугольной шестидюймовой резьбой 3 для установки на гидрант. На головке колонки 2 расположены два напорных патрубка 16 с муфтовыми соединительными головками ГМ-80 . Открывание и закрывание патрубка осуществляется вентилями, которые состоят из крышки 12, шпинделя 13, тарельчатого клапана 9, маховичка 10 и сальникового набивочного уплотнения. В верхней части головки колонки 2 через сальник проходит центральный (торцовый) ключ (трубчатая штанга) 5 с квадратной муфтой 4 для вращения штанги гидранта. Рукоятка 11 вращается при закрытых вентилях напорных патрубков, при открытых вентилях маховички 10 попадают в поле вращения рукоятки. Принцип действия пожарной колонки КПА: Пожарная колонка КПА устанавливается на гидрант таким образом, чтобы квадратный конец штока гидранта вошел в квадратную муфту торцового ключа колонки. Пожарная колонка КПА навинчивается на гидрант вращением ее корпуса по часовой стрелке (торцовый ключ при этом не поворачивается). После этого открывается клапан гидранта (при закрытых вентилях колонки) вращением против часовой стрелки торцового ключа (клапан гидранта полностью открывается при 10-14 оборотах торцового ключа) и вода из водопроводной сети поступает в полость пожарной колонки. После присоединения рукавов к патрубкам пожарной колонки открываются вентили и вода из пожарной колонки поступает в рукавную линию.
