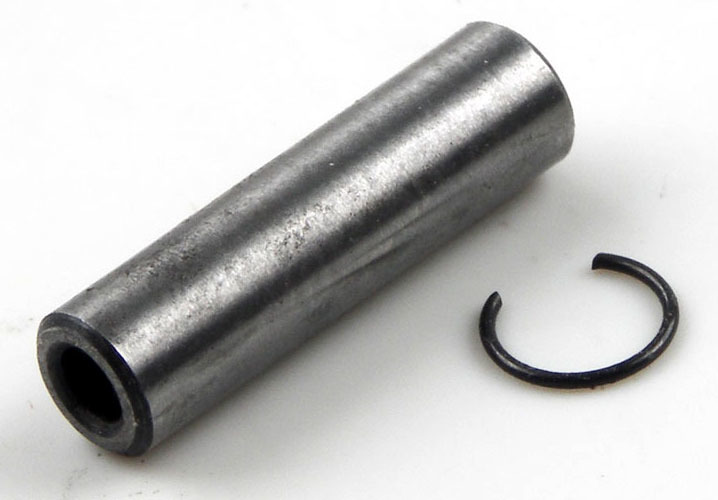

Пальцы поршневые

Материалом для поршневых пальцев служат углеродистые стали марок 15, 20 или 45, а в особенно напряженных двигателях применяют хромистые — 20Х, 40Х, 12ХНЗА и другие легированные стали. В качестве материала для поршневых пальцев применяют сталь 45 селективной очистки, сталь 45ХА с последующей закалкой пальца на глубину 1—1,5 мм, сталь 15Х и 15 с последующей цементацией его на глубину 0,5—1,5 мм и закалкой на ту же глубину. Термическая обработка поршневых пальцев должна обеспечивать твердость рабочей поверхности HRC58—65 при твердости сердцевины не менее HRC32—40.
