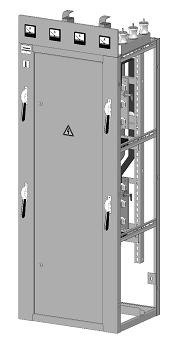

Панели распределительных щитов ЩО 70
|
Поделитесь страницей в Социальных сетях
|
|
 Панели распределительных щитов ЩО 70 предназначены для комплектования распре-делительных устройств напряжением 220/380В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях, служащих для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания. Панели подразделяются на вводные, линейные и секционные. Вводные панели предназначены для передачи электрической энергии от силового трансформатора на сборные шины к которым подключаются линейные и секционные панели. Линейные панели предназначены для передачи электрической энергии от сборных шин потребителю. Секционные панели предназначены для коммутации сборных шин. Электрические схемы, перечни основного электрооборудования приведены в таблице. Щиты, скомплектованные из панелей ЩО70, предназначены для установки в помещениях с невзрывоопасной, не содержащей токопроводящей пыли, агрессивных паров и газов разрушающих металл и изоляцию средой.Температурой окружающего воздуха при эксплуатации панелей должна находится в пределах от - 40 до +35С°. Высота над уровнем моря не более 1000 м. Степень защиты панелей с фасадной стороны IР20, с остальных сторон IР00 по ГОСТ 14254. Панели обслуживаются с фасадной (передней) стороны.
