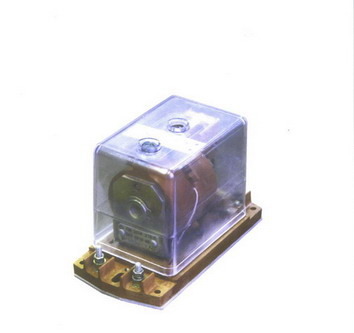

 Реле электромагнитные РМ РМ-1110-0,04А-П, РМ-1110-0,2А-П, РМ-2010-2,5В-П,РМ-2112-12В-П, РМ-2103-1,25В-П, РМ-2103-2,5В-П, РМ-2103-27В-П, РМ-2014-27В-П ТУ 3457-186-07503247-99 Электромагнитные реле типов РМ 1000 и РМ 2000 предназначены для защиты силовой цепи тепловоза. Реле РМ 1110-0,4 А используются для защиты при замыкании на землю, а реле РМ 1110-0,2А - для защиты при нарушении цепи возбуждения тягового электродвигателя. Применяются на тепловозах ТЭМ18, 2ТЭ116, ТЭП60, ТЭП70, ТЭМ7А, 2М62, ТЭП70А Таблица 1. Наименование Количество катушек Вид возврата Параметры раб. катушки Параметры контактов Количествоконтактов Номин. напря-жение, В Номин. ток, А Номин. напря-жение, В Номин. ток, А 1з1р 1р РМ 1110-0,04А-П 2 С дистанцион-ным возвратом с помощью удерживающей катушки 10 0,04 110 2 РМ 1110-0,2А-П 10 0,2 РМ2010-2,5В-П 1 С самовозвратом 2,5 0,6 110 2 РМ2112-12В-П 1 С самовозвратом 12 0,079 110 2 1з 1р РМ 2103-1,25В-П 1 С самовозвратом 1,25 0,14 110 2 РМ-2103-2,5В-П 1 С самовозвратом 2,5 0,6 110 2 РМ-2103-27В-П 1 С самовозвратом 27 0,05 110 2 РМ 2014-27В-П 1 С самовозвратом 27 0,05 110 2 Таблица 2. Наименование Ток уставки, А Активное сопротивление катушки при 20оС, Ом Раствор контактов, мм, не менее РМ 1110-0,04А-П 0,04±0,004При токе удерж.кат.(А2,В2) 0,16А Раб.кат. 300(+8-5) удерж.кат. 22(+8-5)% 1 РМ 1110-0,2А-П 0,2±0,02 Раб.кат. 80(+8-5)% удерж.кат. 1350(+8-5)% 1 РМ2010-2,5В-П 0,6±0,06 4,2(+8-5)% 0,8 РМ2112-12В-П 0,08±0,008 150(+8-5)% 0,8 РМ 2103-1,25В-П 1,15±10% 1,1(+8-5)% 0,8 РМ-2103-2,5В-П 0,6±10% 4,2(+8-5)% 0,8 РМ-2103-27В-П 0,05±10% 535(+8-5)% 0,8 РМ 2014-27В-П 0,035±0,0035 535(+8-5)% 0,8 Род тока контактов — постоянный Габаритные размеры, мм. не более— 170x110x85 Присоединительные размеры— (155±0,5-140±0,5)мм Масса, не более — 1,8 кг
