Охладитель гранул (колонна охлаждения)
|
Поделитесь страницей в Социальных сетях
|
|

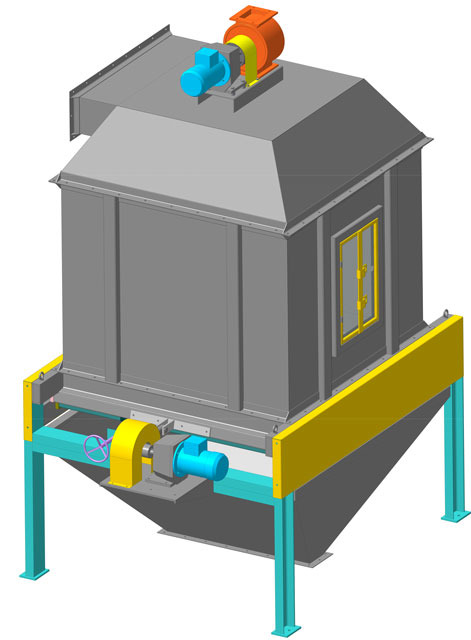

Колонна охлаждения состоит: -шлюзовый питатель с приводом -бункер накопитель -несущая станина -механизм разгрузки (разгрузка) -привод механизма разгрузки -бункер собирающий -система датчиков Достоинства: Работа колонны основана на принципе противотока. Гранулы охлаждаются, не холодным воздухом, а слегка подогретым. Поэтому в гранулах образуются меньшие остаточные напряжения, и на ней не образуются надломы, ведущие к её разрушению. Принцип работы: Охладитель гранул состоит из несущей станины, на которой расположен бункер накопитель. На верху бункера накопителя установлен шлюзовый питатель. Так же к верхней части бункера накопителя, через соединительный патрубок подключается система охлаждения (состоящая их вентилятора, воздуховодов и вентилятора), производящая отсос воздуха и несгранулированной части. На боковой дверце бункера накопителя установлены датчики верхнего и нижнего уровня, а на механизме разгрузки - конечный выключатель. В нижней части бункера накопителя установлена разгрузка. Она состоит из неподвижной и подвижной и части стола, между которыми регулируется зазор, в зависимости от длины и диаметра гранул. Подвижная часть стола приводится в движение от привода механизма разгрузки, через эксцентрик. Внизу к станине прикреплён собирающий бункер. Гранулы через шлюзовый затвор, набираются в бункер накопитель охладителя, при этом включается система охлаждения. На дверке бункера выставляются датчики верхнего и нижнего уровня. Как только срабатывает датчик верхнего уровня, происходит включение привода механизма разгрузки, и подвижная часть стола производит выгрузку гранул в собирающий бункер. Уровень гранул в бункере понижается. Срабатывает датчик нижнего уровня, отключается привод выгрузки.
