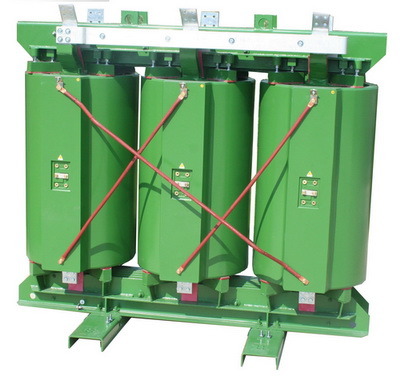

Силовые трансформаторы высоковольтные до 35 кВ
Конструктивные особенности: - Сердечник (магнитопровод) изготовлен из холоднокатаных полос с ориентацией кристаллов по ходу проката, с низкими потерями, под углом 45°. - Обмотки изготавливаются на компьютеризированных станках, обеспечивающих нужное напряжение проводника, чтобы получить абсолютно ровные и симметричные катушки, что является необходимым условием длительной работы трансформатора. В первичных и вторичных обмотках делаются каналы, позволяющие изолирующей жидкости выполнять еще одну важную функцию - передачу тепла от обмоток к системе охлаждения, находящейся на корпусе, таким образом, достигается оптимальная температура. - Низковольтные обмотки, обычно изготавливаются из медных или алюминиевых лент, для обеспечения большой устойчивости к электродинамическим усилениям в случаях возникновения коротких замыканий. Витки обмоток изолированы между собой бумагой из чистой целлюлозы. Они защищены, лаком класса Н и высушены в печи с высокой цементацией, которая образует очень компактную массу, устойчивую к радиальным усилиям короткого замыкания (осевые усилия очень низки, благодаря проводнику, состоящему из одной ленты) с низким процентом дополнительных потерь. - Обмотки среднего напряжения изготавливаются из медных или алюминиевых лент или провода, изолированных пленкой из полиэфирных материалов. Коэффициенты термического расширения алюминия, близки к коэффициентам смолы и позволяют структуре однородно реагировать на изменения температуры, происходящие из-за частых изменений нагрузки, избегая, таким образом, опасных усилий, которые со временем могут причинить ущерб трансформатору. Витки обмотки среднего напряжения собраны в полоски и соединены последовательно между собой, образуя фазовую катушку, которая в последствии тестируется на изоляцию и отсутствие частичных разрядов в соответствии с нормами CEI 8. Изготовленная таким образом катушка затем заливается эпоксидальной смолой, загружаемой и размешиваемой компьютеризированной установкой под вакуумом в автоклаве. Залитые таким образом обмотки устойчивы к влажности и пыли. Класс изоляции обмотки среднего напряжения - F. - Высоковольтные обмотки обычно изготавливаются из медной проволоки с эмалевой изоляцией или из медной ленты, покрытой бумагой из чистой целлюлозы. - Все изолирующие материалы высшего качества и проходят строжайший контроль. - Изоляторы проходного типа, фарфоровые соответствуют Нормам UNEL, выбираются в соответствии с мощностью и номинальными значениями изоляции трансформатора. В случае повреждения фарфора возможна его замена без необходимости открывать трансформатор (по требованию могут быть поставлены изоляторы другого типа) - Переключатель напряжения. Изменение напряжения осуществляется посредством переключателя, установленного под управляемой крышкой на трансформаторе, выключенном из сети, путем соответствующего воздействия на крышку. Переключатели рассчитаны на устойчивость к испытательному напряжению и коротким замыканиям.
