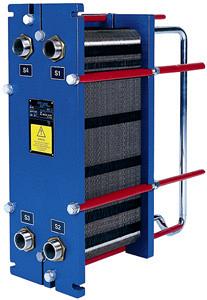

Теплообменники пластинчатые M-series

Области применения Задачи нагрева и охлаждения, отопление и горячее водоснабжение. Нагрев с использованием пара (относится к M3, M6 и M10). Стандартная конструкция Пластинчатый теплообменник состоит из набора гофрированных металлических пластин с отверстиями для прохождения двух жидкостей, между которыми происходит теплопередача. Набор пластин собирается между опорной и прижимной пластинами и сжимается стягивающими болтами. Пластины снабжены прокладкой, которая уплотняет канал и распределяет жидкости по каналам. Количество пластин определятся расходом, физическими свойствами жидкостей, перепадом давления и температурной программой. Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и уменьшает влияние перепадов давления на пластины. Станина и прижимная плита крепятся на раме, имеющей верхнюю несущую балку и нижнюю направляющую. Патрубки расположены на станине и на прижимных пластинах в том в случае, когда одна или обе жидкости совершают более одного прохода внутри теплообменника. Принцип работы Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что два потока носителей протекают в противоположных направлениях через чередующиеся каналы. Тепло передается через пластину между каналами, а для достижения максимальной эффективности организован поток в противоположных направлениях. Гофры образуют канавки между соседними пластинами, создают точки контакта между пластинами, придавая конструкции жесткость, и увеличивают турбулентность потока, что способствует эффективной теплопередаче.
