Фасадная система ZIAS OPTIMA 100. 03, облицовка композитными и металлическими панелями

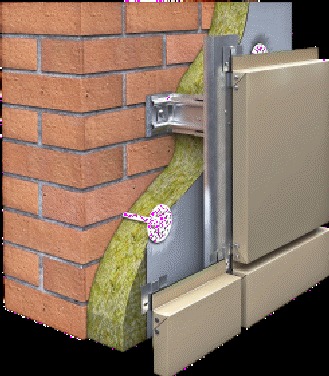

Облегченная конструкция системы вентилируемого фасада «ZIAS», используется для малоэтажных зданий с повышенными требованиями к несущей способности стены. Конструкция системы марки «OPTIMA» состоит из несущих кронштейнов, изготовленных из стали толщиной 2,0мм с ребрами жесткости, которые крепятся к несущему основанию (стене) через паронитовую прокладку при помощи распорного анкера. Для регулировки уровня установки системы используется удлинитель, который надвигается на кронштейн и закрепляется на нем при помощи болтового (M8) и одного заклепочного соединения (A2/A2 4,0х10). Удлинитель кронштейна должен заходить на сам кронштейн минимум на 35мм. Таким образом, «глубина» регулировки может составлять до 60мм. На удлинитель кронштейна крепится направляющий профиль С-образного сечения 60х25х1,2мм, либо Г-образного сечения 60х50х1,2. Крепление направляющей к удлинителю при помощи двух вытяжных заклепок (A2/A2 4,0х10).Расстояние между смежными торцами профиля не должно быть менее 6мм. Это предотвратит деформацию системы в случае температурных перепадов. Для соединения С-образного профиля по высоте используется соединительная вставка, которая крепится только к одному из профилей, позволяя соседнему профилю свободно перемещаться вдоль нее. Г-образный профиль по высоте не соединяется. При этом необходимо учитывать, что свободный свес конца профиля не может превышать 300мм. Для крепления облицовочного материала используются дополнительные элементы в зависимости от вида облицовки. Конструкция системы «OPTIMA» предусматривает облицовку зданий композитными и металлическими панелями кассетного типа.
