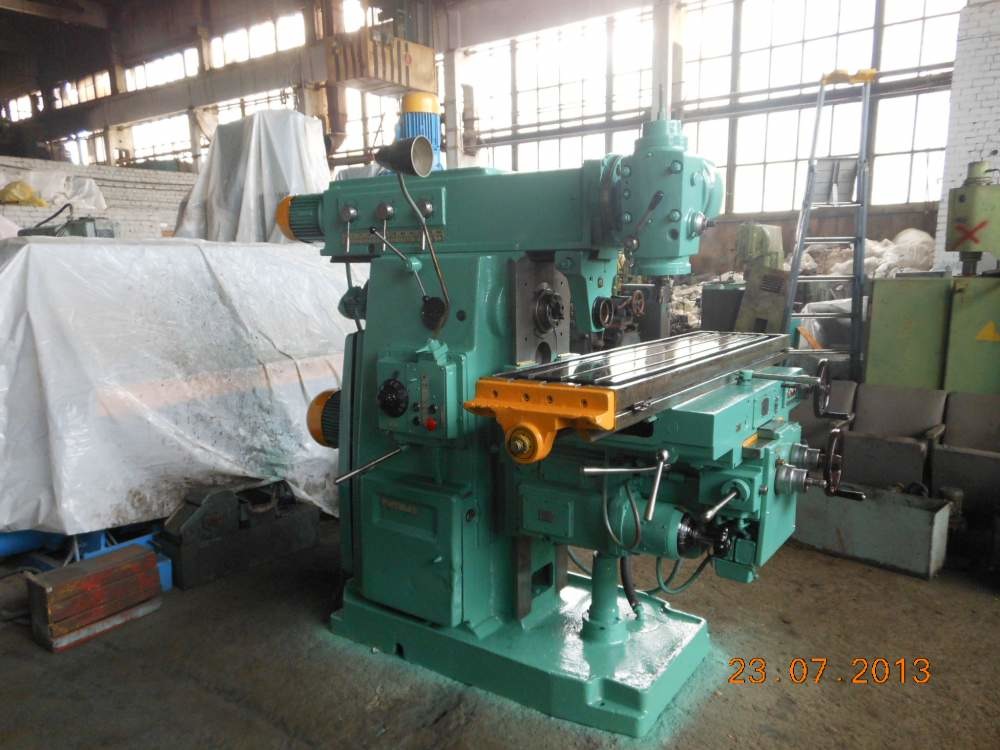

Широкоуниверсальный консольно-фрезерный станок 6Р83Ш

1. Размеры рабочей поверхности стола, мм 1600х400 2. Наибольшее перемещение стола, мм: - продольное механическое 1000 - продольное вручную 1000 - поперечное механическое 300 - поперечное вручную 320 - вертикальное механическое 410 - вертикальное вручную 420 3. Расстояние от оси шпинделя до рабочей поверхности стола, мм 30-450 4. Расстояние от оси шпинделя до хобота, мм 190 5. Расстояние от торца шпинделя поворотной головки до стола, мм 70-570 6. Расстояние от оси шпинделя поворотной головки до направляющих станины, мм 250-900 7. Перемещение стола на одно деление лимба, мм 0,05 8. Перемещение стола на один поворот лимба, мм - продольное и поперечное 6 - вертикальное 2 9. Наибольшая масса обрабатываемой детали, кг 300 10. Перемещение пиноли шпинделя на одно деление лимба, мм 0,1 11. Перемещение пиноли шпинделя на один оборот лимба, мм 6 12. Наибольшее перемещение пиноли шпинделя, мм 80 13. Поворот головки в поперечной плоскости стола, град - к станине 45o - от станины 90o 14. Поворот головки в продольной плоскости стола, град 360o 15. Поворот накладной головки, град 360o 16. Поворот головок на одно деление шкалы, град 1o 17. Мощность электродвигателя главного движения, кВт 10 18. Мощность электродвигателя привода подач, кВт 3 19. Габариты, мм 2680х2260х2040 20. Масса, кг 4500
