Стенд проверки панелей тиристоров СП ПТ
|
Поделитесь страницей в Социальных сетях
|
|

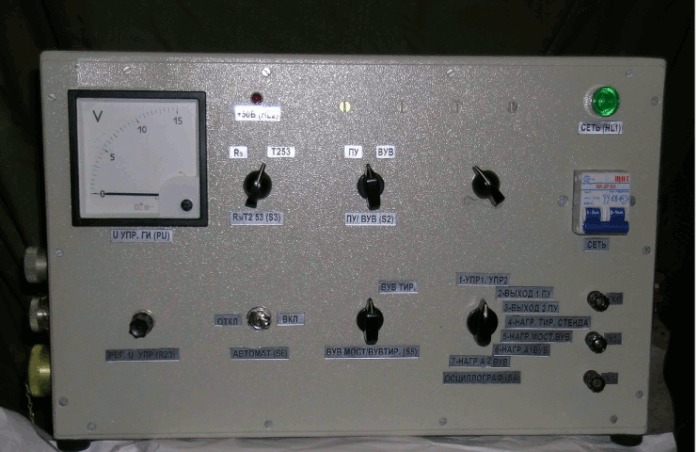

![Стенд проверки панелей тиристоров СП ПТ Стенд проверки панелей тиристоров СП ПТ](/l1452933/images/photocat/1000x1000/1000938179.jpg) "Назначение: контроль работоспособности панелей тиристоров ПТ-246, ПТ-098, используемых для гальванической развязки цепей управления шкафа МСУД и цепей шунтирующих тиристоров. Ручное и автоматизированное управление режимом проверки, выдача итогового протокола. Техническая характеристика Тип изделия электрический Размещение переносной Напряжение питания 220±10 В, 50 Гц Номинальная мощность, Вт 250 Длительность непрерывной работы, ч 5 Основные размеры, мм 450?300?350 Масса не более, кг 10 Диапазон рабочей температуры, ° С (10 - 40) В схеме стенда используются следующие источники питания: - переменного тока промышленной частоты: 220 В - постоянного тока: 50 В, ориентированной мощностью 200Вт; 2 по 50 В, общей ориентировочной мощностью 100Вт. Стенд позволяет контролировать следующие параметры: - напряжение (постоянного, переменного тока) от 0 до 100 В - постоянный, переменный ток от 0 до 1 А - импульсные сигналы длительностью от 20мкс, амплитудой от 0 до 50 В Стенд разработан для проверки и наладки в «ручном» и автоматизированном режимах для наладки панелей тиристоров электровозов ЭП1, ЭП1М, 2ЭС5К, ТКСК, НП1. Стенд комплектуется руководящими материалами по эксплуатации, программой-методикой аттестации и формуляром. При заказе изделия представить утверждённые Заказчиком технические требования."
