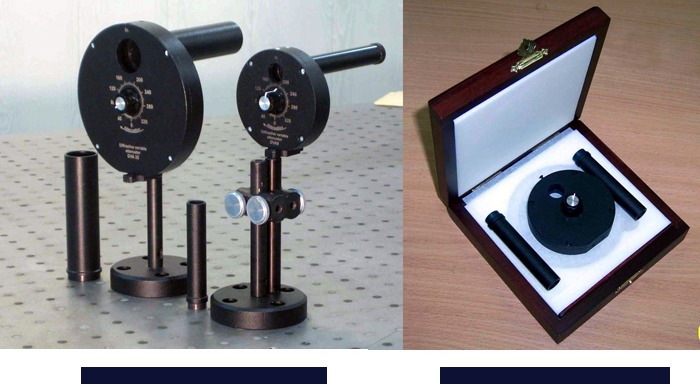

Дифракционные аттенюаторы с переменным пропусканием DVA-8 и DVA-22

Дифракционные аттенюаторы предназначены для управления лазерным излучением от глубокого УФ до ИК диапазона. Малое поглощение световой энергии фазовыми дифракционными аттенюаторами позволяет управлять импульсным или непрерывным излучением мощных лазеров. Принцип работы Световой пучок, проходя через дифракционную решётку, разлагается на несколько дифракционных порядков, которые блокируются диафрагмой. Нулевой порядок с интенсивностью Iout не меняет направления распространения и ослабляется, так как оптическое излучение перераспределяется по дифракционным порядкам (Рис.1). Интенсивность пучка нулевого порядка зависит от параметров штрихов решетки. Изменяя эти параметры вдоль окружности, можно менять пропускание от Tmax ? 100% до Tmin ? 1-2% поворотом диска аттенюатора на угол 340° (Рис.2). Дифракционные аттенюаторы оптимизированы для рабочей длины волны ?0, но они могут работать в широком спектральном диапазоне (?0±15%) с небольшим уменьшением диапазона ослабления (Рис.3). При этом зависимость ослабления от угла поворота остаётся прежней. Основные свойства Дифракционные аттенюаторы могут быть использованы для управления импульсным или непрерывным излучением лазеров высокой мощности благодаря малому поглощению световой энергии дифракционной решёткой. Зависимость величины пропускания аттенюатора от угла поворота может быть линейной, ступенчатой или заданной по запросу заказчика. Ослабление пучка не зависит от поляризации и потому одинаково для s-, p- и произвольно поляризованных пучков. Отсутствуют аберрации и смещение пучка. Более подробно о свойствах диффракционных аттенюаторов можно узнать здесь. Конструкция Аттенюатор состоит из дифракционной решётки в виде стеклянной пластины, помещенной в металлический корпус с выходной и входной трубками. Корпус и трубки предназначены для блокировки паразитных дифракционных порядков и поглощения дифрагированного лазерного излучения (средней мощностью до ?20 Вт). Для рассеивания большей мощности необходимы специальные оребрённые радиаторы. Привод вращения - ручной. Технические характеристики Параметр DVA-8 DVA-22 Световая апертура, мм 8 22 Диаметр пластины аттенюатора, мм 60 100 Расстояние от оси вращения 16.5 44.5 Тип аттенюатора Фазовая дифракционная решетка Материал пластины Плавленый кварц Плоскостность, клин < ?/4 (PV) @ 633 нм по апертуре, < 20 угл. сек. Передаточная функция Линейная или ступенчатая Рабочая длина волны, нм 1064, 800, 532, 355, 266 или любая по требованию Лучевая прочность Не менее 2 Дж/см2 при ??10 нс или 1 кВт/см2 CW Размеры корпуса ?72?16.5мм ?114?16.5мм Комплект поставки аттенюатора включает аттенюатор в корпусе, две трубки, переходник для крепления к стандартным стойкам (Standa, Thorlabs и др.), данные тестирования. Аттенюаторы поставляются в деревянных коробках размером 130?130?40мм (DVA-8) и 250?250?50мм (DVA-22).
