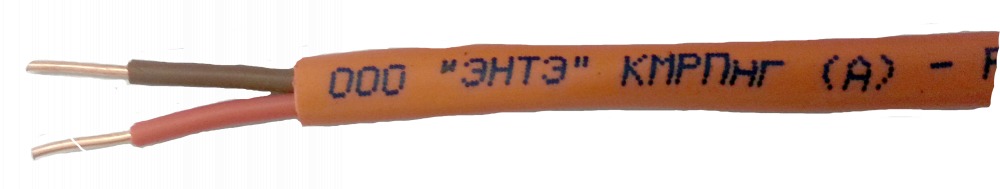

кабель КМРПнг(А)–FRLS, КМРПнг(А)–FRHF

"КМРПнг(А)-FRLS, КМРПнг(А)-FRHF Кабели огнестойкие монтажные для пожарной сигнализации ТУ 3581-004-37395223-2013 Конструкция: Кабель КМРПнг(А)-FRLS - с медными токопроводящими жилами с числом скрученных пар 1-4 или жил 2-10 с изоляцией из огнестойкой кремнийорганической резины, с обмоткой или без обмотки лентами синтетическими (полиэтилентерефталатной или полиимидной), с наружной оболочкой из поливинилхлоридного пластиката пониженной пожароопасности, с низким дымо- и газовыделением. Кабель КМРПнг(А)-FRHF - кабель, с медными токопроводящими жилами с числом скрученных пар 1-4 или жил 2-10 с изоляцией из огнестойкой кремнийорганической резины, с обмоткой или без обмотки лентами синтетическими (полиэтилентерефталатной или полиимидной), с наружной оболочкой из полимерной композиции, не содержащей галогенов. Токопроводящие жилы кабелей круглые, однопроволочные, изготовлены из медной мягкой проволоки. Номинальный диаметр токопроводящих 0,50;0,64;0,80;1,0;1,12;1,37;1,75. Число жил, пар кабелей приведены в таблице ниже. По требованию заказчика допускается изготовление кабелей с другим диаметром жил, числом пар и жил. Данные требования обговариваются при заказе. Цвет оболочки должен быть красным. Допускается любой цвет оболочки по согласованию с потребителем. Марка кабеля Диаметр жилы, мм Число жил Число пар Толщина изоляции, не менее, мм Толщина оболочки, не менее, мм КМРПнг(А)-FRHF КМРПнг(А)-FRLS 0,50 - 1,2,3,4 0,5 0,6 0,64 0,5 0,6 0,80 0,5 0,6 1,00 2-10 - 0,5 0,6 1,00 0,5 0,6 1,12 0,5 0,6 1,37 0,7 0,8 1,75 0,7 0,8 Массогабаритные параметры кабелей со скрученными парами: Число (жил) пар и номинальный диаметр жилы, мм Cечение жилы, мм Размер, мм Масса кабеля, кг/км КМРП нг(А)-FRLS КМРПнг(А)-FRHF 1х2х0,80 0,5 6,3 35,2 34,6 2х2х0,80 10,3 84,4 82,8 3х2х0,80 11,5 103,7 102 4х2х0,80 11,8 123 121 1х2х1,0 0,75 6,9 41,6 41 2х2х1,0 11,7 98,8 97,2 3х2х1,0 12,1 123,6 121,9 4х2х1,0 12,6 150 148,2 1х2х1,12 1 7,2 48,9 48,2 2х2х1,12 12,4 115 113,2 3х2х1,12 12,8 145,7 144 4х2х1,12 13,3 176,9 175 1х2х1,37 1,5 7,8 60,6 59,9 2х2х1,37 13,4 142,1 140,2 3х2х1,37 13,9 184 182 4х2х1,37 14,4 225 223,7 1х2х1,75 2,5 8,5 98,6 98 2х2х1,75 13,2 188 188 Электрические параметры: Электрические параметры кабелей соответствуют нормам, указанным в таблице ниже: Наименование параметра Норма для кабеля с номинальным диаметром жил, мм 0,5 0,64 0,8 1 1,12 1,37 1,75 Электрическое сопротивление шлейфа пересчитанное на 1км длины и температуру 20°С Ом, не более 177,8 121,4 73,9 44,6 36,7 24,8 15,1 Электрическое сопротивление постоянному току 1 км токопроводящей жилы при t = 20є С, не более, Ом 96,3 58,2 36,1 24,1 18,1 12,1 7,5 Электрическое сопротивление изоляции жил, пересчитанное на 1км длины и температуру 20°С, МОм, не менее 100 Электрическая емкость пары на 1 км длины кабеля, нФ, не более: 55 60 65 70 75 80 85 Испытательное напряжение между жилами, кВ: постоянный/переменный ток: -1мин 1,4/1,0"
