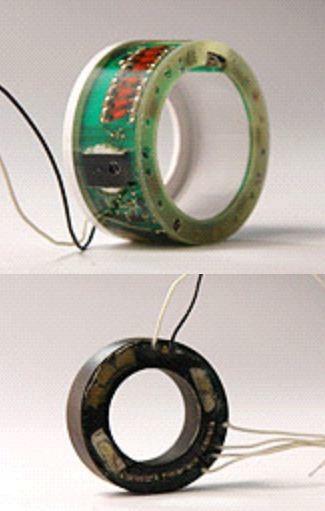

Высоковольтные источники питания ВИП-2, ВИП-3
|
Поделитесь страницей в Социальных сетях
|
|
 Высоковольтные источники питания, предназначенны для создания на электродах электронно-оптического преобразователя (ЭОП) 2+ поколения напряжений, обеспечивающих его работоспособность. ВИП обеспечивает электронную защиту ЭОП при освещенностях фотокатода, превышающих установленные в ТУ на ЭОП, и автоматическую регулировку яркости свечения экрана при изменении освещенности фотокатода в условиях эксплуатации ЭОП. Питание ВИП осуществляется от источников питания постоянного тока с выходными напряжениями от 2 до 4 В. Основные электрические параметры и режимы эксплуатации ВИП Электрические параметры ВИП должны соответствовать нормам, приведенным в таблице Наименование параметра, единица измерения Норма, не менее Норма, номинал Норма, не более 1. Гарантированный диапазон регулируемых напряжений на выводе (вход МКП), В 600-900 2. Гарантированный диапазон регулируемых напряжений на выводе (экран), В 4500-6300 3. Нестабильность напряжения на выводе (вход МКП) от изменения напряжения питания от 2,0В до 4,0В, В - - ±15 4. Нестабильность напряжения на выводе (экран) от изменения напряжения питания от 2,0В до 4,0В, В - - ±200 5. Напряжение между выводами (фотокатод 1) и (вход МКП), В Напряжение между выводами (фотокатод 2) и (вход МКП), В нерегулируемые - - - - 200±20 400+10-40 6. Ток потребления на эквивалентную нагрузку, мА. - - 18 7. Порог срабатывания АРЯ по току экрана1 30-100 8. Время срабатывания АРЯ,с2 - - 0,2 Время готовности ВИП к работе, с3 - - 1,5 Примечания: 1) За порог срабатывания РЯ принимается ток экрана ЭОП, при котором напряжение на выводе(вход МКП) уменьшается на 5%. 2) За время срабатывания АРЯ принимается время установления напряжения на выводе(вход МКП), соответствующего порогу срабатывания АРЯ, при подключении к выводу (экран) нагрузки сопротивлением 50 ГОм. 3) За время готовности ВИП к работе принимается время, за которое напряжение на выводе (вход МКП)(при пороге срабатывания АРЯ 30 нА и нагрузке 100 МОм) достигает 600В после включения напряжения питания. Предельно допустимый режим эксплуатации: Напряжение питания ВИП, В: не менее…………………………………………………………………………………...………2 не более……………………………………………………………………………………………4
