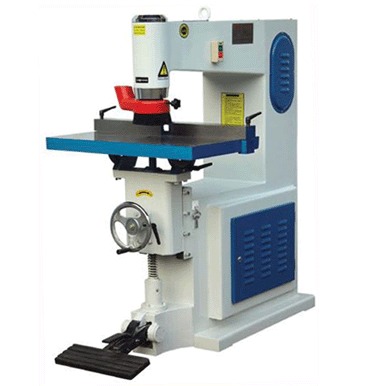

Копировально-фрезерный станок MX507, LTT (Китай)
|
Поделитесь страницей в Социальных сетях
|
|
"Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады. Здесь выполняются два вида работ: - прямолинейное фрезерование рельефа на боковых гранях пласти; - фрезерование на плоскости рисунка (например, ложной филенки) по копиру. Порядок работы на станке следующий: 1. В шаблоне из листового материала вырезается паз необходимого профиля. 2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз. 3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок. Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пнемопривода. Отличительные особенности: + высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки; + вертикальное перемещение шпинделя от пнемопривода. + увеличенный рабочий стол Технические характеристики Наименование Параметры Расстояние от шпинделя до колонны, мм 710 Расстояние от шпинделя до стола, мм 195 Размеры стола (дл.-на х ши-на),мм 800х700 Угол поворота шпинделя, град 45 Вертикальный ход стола, мм 150 Вертикальный ход шпинделя, мм 80 Частота вращения шпинделя, об/мин 9 000 - 18 000 Установленная мощность, кВт 3.3 Габариты, мм 1,4х0,9х1,9 Масса, кг 560"
