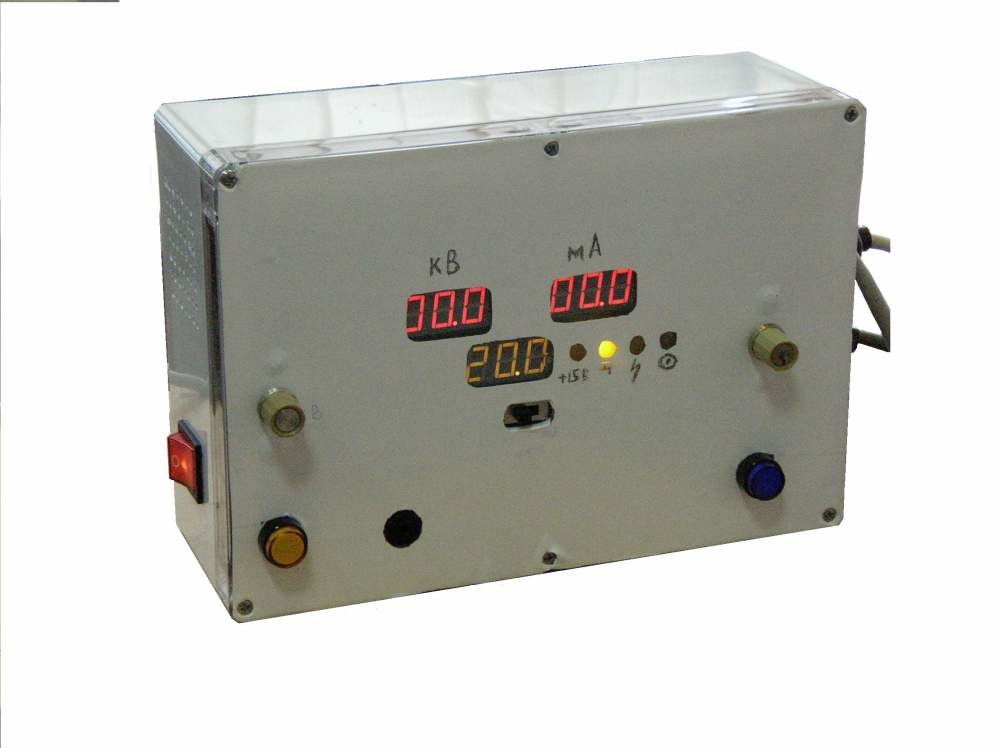

Панель контроля и управления ПКУ - С1
|
Поделитесь страницей в Социальных сетях
|
|
 "Панель контроля и управления (далее ПКУ-С1) предназначена для работы совместно со статическим высоковольтным преобразователем напряжения для рентгеновских трубок серии DXM (далее источник DXM) производства компании Spellman High Voltage Electronics Corporation(США). Панель ПКУ-С1применяется в качестве пульта ручного управления для источника DXM и предполагает работу источника DXM без подключения последнего к управляющему компьютеру. Обязательной сертификации не подлежит. Вид климатического исполнения ПКУ-С1 -УХЛ, категорияразмещения- 4.2 по ГОСТ 15150 - 69. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ 1 Технические характеристики Наименование параметра Значение Количество подключаемых источников DXM 1 Устанавливаемое/отображаемое высокое напряжение До 90 кВ Устанавливаемый/отображаемый анодный ток До 90 мА Точность отображение высокого напряжения и анодного тока, знаков после запятой 1 Точность отображение тока накала, знаков после запятой 2 Расстояние от ПКУ-С1 до DXM, не более 2 м Индикатор светодиодный, 3 значащих цифры 3 шт. Выходной сигнал подключения внешнего фонаря 24 В, 100 мА Питание однофазная сеть ~220 В (+10 /-15)%, (50±2) Гц Габаритные размеры, не более 300*200*100мм Масса изделия, не более 3 кг Потребляемая мощность, не более 60 Вт 2 Основные функции ПКУ-С1: -Задание рабочих значений высокого напряжения и анодного тока рентгеновской трубки; -Цифровая индикация входных значений высокого напряжения и анодного тока; -Цифровая индикация установившихся значений высокого напряжения, анодного тока и тока накала; -Световая индикация наличия воды, анодного тока; -Световая и звуковая индикация отсутствия воды, срабатывания аварийных режимов. На корпусе ПКУ-С1 расположены: -Тумблер включения питания ПКУ-С1 и DXM; -Разъемы для подключения кабелей питания; -Интерфейсный разъем подключения к DXM; -Разъем подключения внешнего фонаря контроля наличия анодного тока; -Розетка включения гидроблокировки; -Кнопки включения и выключения рабочего режима источника DXM; -Кнопка сброса аварии; -Клемма заземления; -Элементы индикации; -Потенциометры задания рабочих значений высокого напряжения и анодного тока."
