Узлы крепления экранов типа УКЭ-2
|
Поделитесь страницей в Социальных сетях
|
|

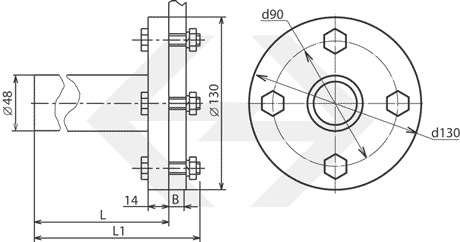

Узлы крепления экранов типа УКЭ-2, УКЭ-11, УКЭ-1150, УКЭ-17 Марка узла Устанавливается на арматуре Размеры, мм Размер болта, мм Масса, кг L УКЭ-2 на коромысле 4КД2-25-1 2600 М16х55 11,74 УКЭ-2А на коромысле 4КУ-45-1 1355 М16х45 12,35 УКЭ-11 на распорке РС-6-400 1100 М16х55 5,36 УКЭ-1150-5 - 3633 - 19,85 УКЭ-17 - - - 19,5 Наименование Арматура, выпускаемая ранее УКЭ-11 УКЭ-750-11 УКЭ-2 УКЭ-750-2 УКЭ-2А УКЭ-1150-2
