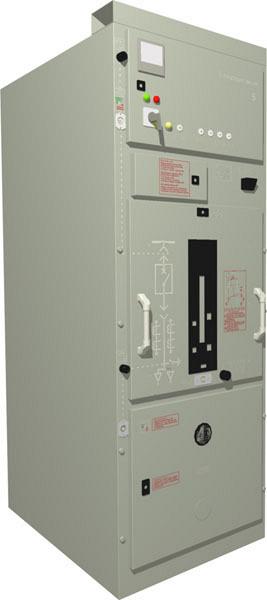

Устройства комплектные распределительные на напряжение 6 и 10 кВ и номинальный ток 31450А/31,5кА КРУ/ТЭК-205
"Устройства комплектные распределительные на напряжение 6 и 10 кВ КРУ/ТЭК-205 В 2009 году успешно прошла испытания и запущена в производство серия ячеек одностороннего обслуживания КРУ/ТЭК-205 на номинальный ток 3150А/31,5 кА. В качестве коммутационного аппарата используется как вакуумный выключатель собственного производства ВБ/ТЭК-2-10, так и выключатели таких производителей, как АВВ, Сименс, Таврида-Электрик и другие. Преимущества ячейки определяются особенностями конструкции: - односторонне обслуживание позволяет значительно экономить строительное пространство подстанций; - безопасное вкатывание и выкатывание выключателя обеспечивается наличием механических и электромагнитных оперативных блокировок, предотвращающих неправильные действия обслуживающего персонала; - надежность и легкость в эксплуатации и обслуживании - оригинальная конструкция ячейки и возможность быстрого выкатывания тележки кассеты выключателя обеспечивает легкий, удобный и безопасный доступ к оборудованию; - повышенная безопасность персонала при возможном включении заземлителя на КЗ - конструкция заземлителя обеспечивает его способность без повреждений включаться на ток термической стойкости и ячейки, т.е. полный ток КЗ сборных шин; - возможность установки в кабельном отсеке дополнительно трансформаторов напряжения. Технические характеристики: 1. Номинальное напряжение, кВ - 6; 10 2. Наибольшее рабочее напряжение, кВ - 7,2; 12 3. Номинальный ток, А - 630; 1000; 1600; 2000; 2500; 3150 4. Номинальный ток сборных шин, А - 630; 1000; 1600; 2000; 2500; 3150 5. Номинальный ток отключения выключателя, кА - 31,5 6. Ток термической стойкости (кратковременный ток), кА - 31,5 7. Номинальный ток электродинамической стойкости (амплитуда), кА - 80 8. Время протекания тока термической стойкости, с: 3 9. Номинальное напряжение вспомогательных цепей, В: переменного оперативного тока - 220 постоянного оперативного тока - 220 цепи трансформаторов напряжения - 100 цепи освещения внутри ячеек - 36; 24 цепи трансформаторов собственных нужд - 380 10. Габаритные размеры, мм - 800*1300*2150 (до 1600 А) 1100*1300*2150 (до 3150 А) 11. Масса, не более, кг 610 (до 1600А); 886 (до3150А)"
