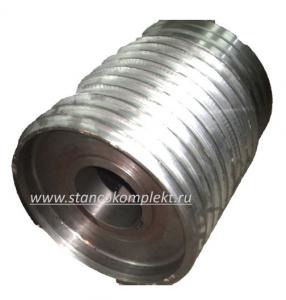

Грузовой барабан (ККС-10,ККС-12,5)

Грузовой барабан - это устройство, которое предназначено для укладки и наматывания тягового троса кранового механизма. Грузовой барабан используется в грузовых лебедках кранов. Для правильного выбора и установки грузового барабана необходимо учитывать такой фактор: грузовой барабан должен вмещать всю длину каната при обязательном условии - груз будет подниматься на полную высоту от нижнего и до верхнего упора. Диаметр грузового барабана составляет от 200 до 1000 мм, длина его до 3000 мм. Диа¬метр барабана зависит от диаметра грузового каната и от грузоподъемности тельфера. На барабан с однослойной намоткой наносят нарезку, которая необходима для правиль¬ной укладки троса, при этом уменьшается контактное напряжение. Применение гладкого ба¬рабана допускается в тех случаях, когда по конструктивным причинам необходима много¬слойная навивка каната на барабан, а также при навивке на барабан цепи. Обычно барабан изготавливается из трубной заготовки. От диаметра огибаемых канатом блоков и барабана зависит длительность работы каната. Запасные витки требуются для того, чтобы разгрузить крепление каната и для предотвраще¬ния выдергивания каната из крепления. Барабаны под однослойную навивку каната должны иметь нарезанные по винтовой линии канавки. Канавки увеличивают площадь соприкосновения каната с барабаном, уменьшая удельное давление, возникающее в местах их соприкосновения и являющееся одной из причин разрушения канатных проволок, а также обеспечивают правильную укладку каната на барабан. Гладкие барабаны и барабаны с канавками (при многослойной навивке каната) для предотвращения соскальзывания каната снабжаются ребордами. При износе (деформации) ручья барабана свыше 30% - барабан бракуется, также не допускаются к эксплуатации барабаны у которых зажимные устройства для канатов неисправны.
