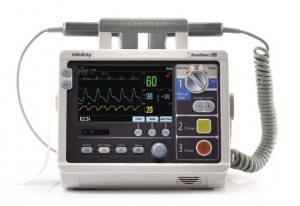

Дефибриллятор-монитор BeneHeart D3

"Технические характеристики Физические характеристики: Размеры-(Ш х Г х В) 288 х 203 х 275 мм Масса- Основной блок 4,7 кг (включая модули ЭКГ, дефибриллятора, кардиостимулятора, SpO2 и дыхания) Комплект аккумуляторов: 0,5 кг Комплекты наружных электродов: 0,8 кг Требования к среде и условиям эксплуатации: Водонепроницаемость- IPX4 (без внешнего питания) Пыленепроницаемость- IP4X Температура Рабочая: от 0 до 45 °C Температура хранения: от -30 до 70 °C Относительная влажность- При эксплуатации и хранении: от 10 до 95 % (без конденсации паров) Высота над уровнем моря- При эксплуатации и хранении: от -381 до 4575 м Стойкость к ударам и вибрации- Отвечает требованиям пункта 21.102 стандарта ISO 9919 (Ударопрочность и стойкость к вибрации при транспортировке). Тряска в транспорте- Отвечает требованиям пункта 6.3.4.2 стандарта EN 1789 (Медицинские изделия для использования в машинах скорой медицинской помощи) Падения- Отвечает требованиям пункта 6.3.4.3 стандарта EN 1789 (Высота падения: 0,75 м) Электромагнитная совместимость (ЭМС) Отвечает требованиям стандарта IEC 60601-1-2 Безопасность- Отвечает требованиям стандарта EN/IEC 60601-1 Дисплей: Тип- Цветной ЖК-дисплей (TFT) Диагональ- 7 дюймов (18 см) Разрешение- 800 x 480 пикселов Индикация кривых- Макс. 3 канала Время до вывода кривой Не более 16 с (ЭКГ) Питание: Питание от сети переменного тока Сетевое напряжение От 100 до 240 В (± 10%) Ток- От 1,8 до 0,8 А Частота- 50/60 Гц (±3 Гц) Питание от источника постоянного тока: Входное напряжение 12 В пост. тока Потребляемая мощность 190 Вт Аккумулятор: Тип- 3 А*ч; 14,8 В, перезаряжаемый литий-ионный аккумулятор Количество 1 Время зарядки- Полностью заряжается менее чем за 3 часа, 90% заряда за менее чем 2 часа при отключенном основном блоке Индикатор заряда 5-сегментный светоиндикатор для быстрой оценки уровня заряда аккумулятора Время работы- (при новой, полностью заряженной аккумуляторной батарее) Режим мониторинга: 2,5 часа, непрерывный мониторинг ЭКГ и SpO2, все кабели и датчики подключены Режим дефибрилляции: 100 разрядов 360 Дж с интервалом 1 минута, без регистрации Режим кардиостимуляции: 2 часа, входное сопротивление 50 Ом, частота 80 уд/мин. Выходной сигнал при кардиостимуляции: 60 мА Регистратор: Метод- Термопечать с высоким разрешением Кривые Макс. 3 канала Скорость печати- 6,25, 12,5, 25, 50 мм/с Ширина бумаги- 50 мм Отчеты Кривые ЭКГ в реальном времени, сводка эпизодов, табличные тренды, стоп-кадры кривых, обзор, пользовательский тест и конфигурация Авторегистрация- Регистратор можно настроить на запись определенных эпизодов, заряда, разряда, сигналов тревоги, автотестирования Хранение данных: Сведения о пациентах- Макс. 100 пациентов Эпизоды- До 1000 эпизодов для одного пациента Хранение кривых- До 24 часов непрерывной записи ЭКГ Табличные тренды- 72 часа, разрешение: 1 мин Запись речи Макс. 180 мин в целом; макс. 60 мин для каждого пациента Экспорт данных- Данные могут быть экспортированы в ПК через USB-устройство флэш-памяти Дефибриллятор: Форма импульса- Бифазный усеченный экспоненциальный разрядный импульс, с компенсацией входного сопротивления Точность энергии разряда ±2 Дж или 15% от заданного значения (большая из двух величин) на нагрузку 50 Ом Время заряда- Менее 5 секунд до 200 джоулей при новой, полностью заряженной аккумуляторной батарее Менее 8 секунд до 360 джоулей при новой, полностью заряженной аккумуляторной батарее Подача разряда- Через многофункциональные электроды дефибрилляции Диапазон сопротивлений пациентов 20—200 Ом (наружная дефибрилляция) Ручной режим: Энергия на выходе 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 30, 50, 70, 100, 150, 170, 200, 300, 360 Дж Синхронизированная кардиоверсия- Передача энергии начинается в пределах 60 мс после зубца R комплекса QRS Передача энергии начинается в пределах 25 мс внешнего синхронизирующего импульса Режим автоматической наружной дефибрилляции (АНД) Энергия на выходе- Регулируется оператором Серия разрядов- АНД Уровень энергии: 100—360 Дж, с возможностью регулировки Серия разрядов: 1, 2, 3, с возможностью регулировки Конфигурация по умолчанию соответствует рекомендациям Американской ассоциации кардиологов (2010 AHA Guidelines) Чувствительность и специфичность Соответствует требованиям протокола Ассоциации содействия развитию медицинской техники (AAMI DF-80) Неинвазивная кардиостимуляция: Форма импульса- Однофазный прямоугольный импульс Ширина импульса- 20 мс, ±5% Рефрактерный период 200—300 мс, ±3% (функция частоты) Режим кардиостимуляции- По команде или фиксированный Частота кардиостимуляции- 40—170 импульсов/мин, ± 1,5% Выходной сигнал при кардиостимуляции 0—200 мА, ±5% или 5 мА, в зависимости от того, что больше Кардиостимуляция 4:1 После активизации частота импульсов стимуляции уменьшается в 4 раза Мониторинг ЭКГ: Тип отведений ЭКГ в 3 и 5 отведениях, МНОГОФУНКЦИОНАЛЬНЫЕ/СТАНДАРТНЫЕ ЭЛЕКТРОДЫ Выбор отведений I, II, III, aVR, aVL, aVF, V, многофункциональные/стандартные электроды Диапазон ЧСС Взрослые: 15—300 уд/мин Дети: 15—350 уд/мин Новорожденные: 15—350 уд/мин Разрешение- 1 уд/мин Аритмия- Да Сигналы тревоги- Да Размер кривой ЭКГ 2,5 (x 0,25), 5 (x 0,5), 10 (x 1), 20 (x 2), 40 мм/мВ (x 4) Скорость развертки- 6,25, 12,5, 25, 50 мм/с Изоляция модулей пациента (защита от разряда дефибрилляции) Тип- CF: ЭКГ, дыхание, SpO2 Тип- BF: внешняя дефиб. Дыхание: Метод- Трансторакальный импеданс Диапазон- Взрослые: 0—120 циклов/мин Дети, новорожденные: 0—150 циклов/мин Разрешение- 1 цикл/мин Пульсоксиметрия (SpO2) SpO2 (Mindray) Диапазон 0—100% Разрешение 1% Диапазон частот пульса 20—254 уд/мин SpO2 (Masimo) Диапазон 1—100% Разрешение 1% Диапазон частот пульса 25—240 уд/мин SpO2 (Nellcor) Диапазон 0—100% Разрешение 1% Диапазон частот пульса 20—300 уд/мин Описание Bene Heart D3 — это одно компактное легкое устройство, совмещающее функции ручной дефибрилляции, мониторинга, кардиостимуляции и АНД. Быстрая зарядка и подача разряда с настраиваемым уровнем энергии обеспечивает эффективную реанимацию. Мониторинг основных показателей жизнедеятельности, таких как ЭКГ, SPO2 и дыхание, позволяет улучшить диагностику и быстро определить эффективность дефибрилляции. Степень защиты от попадания твердых частиц и жидкости IP44 обеспечивает надежную работу дефибрилляторов D3 в самых разных клинических условиях. 1)Высококонтрастный дисплей Высококонтрастный режим дисплея обеспечивает удобство просмотра данных в условиях интенсивного освещения, особенно вне помещения. 2) Просмотр 120 с записи Режим стоп-кадра с возможностью просмотра последних 120 с записи кривой ЭКГ обеспечивает широкие возможности обнаружения патологических сигналов. Этот специальный инструмент помогает врачам оценить потенциальный риск возникновения сердечной аритмии. 3) Мониторинг На большой дисплей высокого разрешения с З каналами для кривых непрерывно выводятся данные мониторинга ЭКГ и SPО2. 4) Основной экран настройки Централизованные настройки дефибрилляции и мониторинга в одном окне меню позволяют настроить все параметры за один раз. 5) Хранение данных Большое хранилище данных, включающее показатели 100 пациентов, 1000 записей эпизодов для каждого пациента и 24 часа непрерывной записи кривой ЭКГ предоставляет медицинскому персоналу необходимые данные для анализа, учета клинической статистики и ведения необходимой документации. 6) Программа управления данными Пользователь может просматривать данные пациентов, записи эпизодов и кривые ЭКГ, редактировать данные пациентов и распечатывать отчеты на ПК с помощью программы управления данными."
