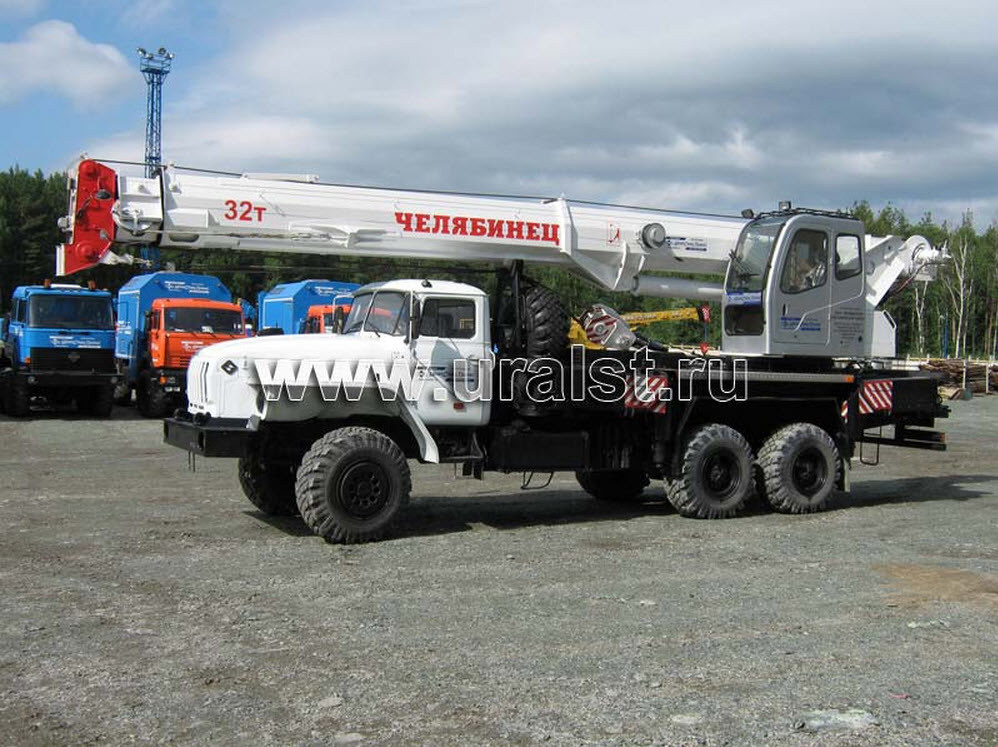

Кран автомобильный Челябинец КС-55733 на шасси Урал-4320

"Автомобильный кран с телескопической стрелой КС-55733впервые смонтирован на трехосном вездеходном шасси полноприводного автомобиля Урал-4320, зарекомендовавшего себя надежной работой в условиях бездорожья и районах Крайнего Севера. Новый автокран - легкий, производительный, многофункциональный кран с широкой номенклатурой дополнительного оборудования и большим количеством инноваций.Описание и преимущества автокрана Челябинец КС-55733 Автомобильный кран КС-55733 имеет трехсекционную телескопическую стрелу длиной от 10,3 до 26,35 м, не уступающую по показателям четырехсекционным стрелам. Секции стрелы и основание и представляют собой металлоконструкцию из двух гнутых профилей, изготовленных из высокопрочной стали S700. Эти технологические решения позволяют проводить работы даже при крайне малых углах наклона стрелы относительно горизонта, обеспечивая при этом стабильную жесткость при максимальных грузах. Вторая секция выдвигается гидроцилиндром, а третья с помощью полиспастного механизма. Выдвижение происходит одновременно. Опорный контур Поворотная рама сварной конструкции выполнена из стали 3700, что обеспечило её низкую массу. Нижняя рама состоит из двух продольных балок гнутой формы изготовленных из стали 3700. Балки имеют переменные размеры сечения. Новаторские технические решения металлоконструкции крана, в совокупности с применением высокопрочной стали S700 обеспечили низкую массу крановой установки. В результате полная масса в базовой комплектации крана не превосходит значения - 21,3 т. Данный показатель позволяет передвигаться по дорогам с максимальной скоростью 70 км/ч. Масса максимально укомплектованного крана не превышает допустимых значений осевой нагрузки на дорогу и машина может передвигаться с максимальной скоростью 60 км/ч. Для экономии времени при переводе крана из транспортного положения в рабочее и обратно применены неснимаемые подпятники, самоустанавливаемые в транспортный габарит крана, и регулируемый по высоте задний бампер. Новый «Челябинец» оснащен комфортабельной кабиной с большой площадью остекления и увеличенной обзорностью. Теплоизолированная кабина оператора выполнена в современном эргономичном дизайне с улучшенной обзорностью для обеспечения безопасности эксплуатации, шумо- и гидроизоляцией, оборудована автономной отопительной системой. Сиденье крановщика производства фирмы Grammer имеет механическое подрессоривание с гидравлической амортизацией и пневмоопору для спинки. Оно комплектуется подголовником и подлокотниками со встроенными джойстиками управления краном. Такая компоновка обеспечивает плавность, легкость и точность управления. Снижается утомляемость оператора, увеличиваются безопасность и производительность работ. Автокран Челябинец КС 45721 оснащен прибором безопасности ОГМ240. Прибор безопасности ОГМ240 предназначен для защиты крана от перегрузки и опрокидывания при подъеме груза, от повреждения крана при работе в стесненных условиях (координатная защита), от опасного приближения к линии электропередач (защита от опасного напряжения) и для регистрации параметров работы крана в реальном времени (регистратор параметров). Основные особенности ОГМ240: удобное представление информации с отображением всех основных параметров на дисплее; эргономичный блок индикации; удобное считывание регистратора параметров с помощью SD-карты; простота настройки канала изменения массы груза с использованием одного эталонного груза; полная информация о перегрузках; регистратор параметров с часами реального времени; измерение и автоматический учет прогиба стрелы при определении уровня загрузки крана; простота установки и замены датчиков; подключение блоков и датчиков отдельными соединительными жгутами, с использованием герметичных разъемов AMP. Прибор безопасности ОГМ240 оснащен: Блоком индикации (изменение грузовых характеристик крана силами сервисного центра с помощью SD-карты без вскрытия блока индикации, отображение степени загрузки крана при помощи светодиодной шкалы, увеличение емкости регистратора параметров в шесть раз. Полноповоротным датчиком азимута (расширенный диапазон контроля угла поворота платформы. Упрощение монтажа и настройки датчика за счет установки нулевого значения без на кране с использованием программной корректировки выходного сигнала). Блоком входов и нагрузок (обработка датчиков давления масла и температуры охлаждающей жидкости в двигателе базового шасси). Датчиком перемещения, совмещенный с датчиком угла наклона стрелы (удобный монтаж на кране, повышен диапазон измерений встроенного датчика угла наклона стрелы, настройка на кране без механической регулировки положения датчика). Кран оборудован гидронасосом, лебедкой, механизмом поворота и гидроцилиндрами производителей, которые доказали свою надежность и простоту в обслуживании на серийных кранах КС-55730 и КС-45721. Применение импортных гидрораспределителей повышает качество и функциональность гидравлики крана в сложных климатических условиях. В совокупности данная организация гидросистемы позволяет минимизировать затраты на содержание крана. Гидроцилиндры позволяют телескопировать секции с грузом на крюке массой до 4 т, таким образом появляется возможность устанавливать грузы в труднодоступных местах и проносить их среди смонтированных конструкций. Привод крановой установки гидравлический, от аксиально-поршневого насоса приводится в действие от коробки мощности. Для повышения надежности работы гидросистемы установлен напорный фильтр, очищающий жидкость и защищающий агрегаты от загрязнения. Технические характеристики автомобильного крана Челябинец КС-55733 Базовое шасси Урал 4320 Колесная формула 6х6 Грузовой момент, тхм 102,4 Высота подъема на стреле, м, 25,7 Вылет стрелы, м 25 Длина стрелы, м 10,7 - 26,7 Глубина опускания максимальная, м 28 Скорость подъема (опускания) груза, м/мин 5,45 - 11,0 Скорость посадки, м/мин 0,2 Частота вращения, об/мин 0,1 - 1,1 Скорость передвижения, км/ч 60 Параметры масс Полная масса, кг 22 450 Грузоподъемность максимальная, кг 32 000 Распределение нагрузки автомобиля на ось На переднюю ось, тс 6,48 Через заднюю тележку, тс 15,97 Размер опорного контура Длина, мм 7 675 Ширина, мм 6 950 / 7 274 Габаритные размеры Длина, мм 12 000 Ширина, мм 2 500 Высота, мм 3 680 Двигатель Модель ЯМЗ-236 НЕ2 (Евро-3) Номинальная мощность, кВт (л.с.) 169 (230)"
