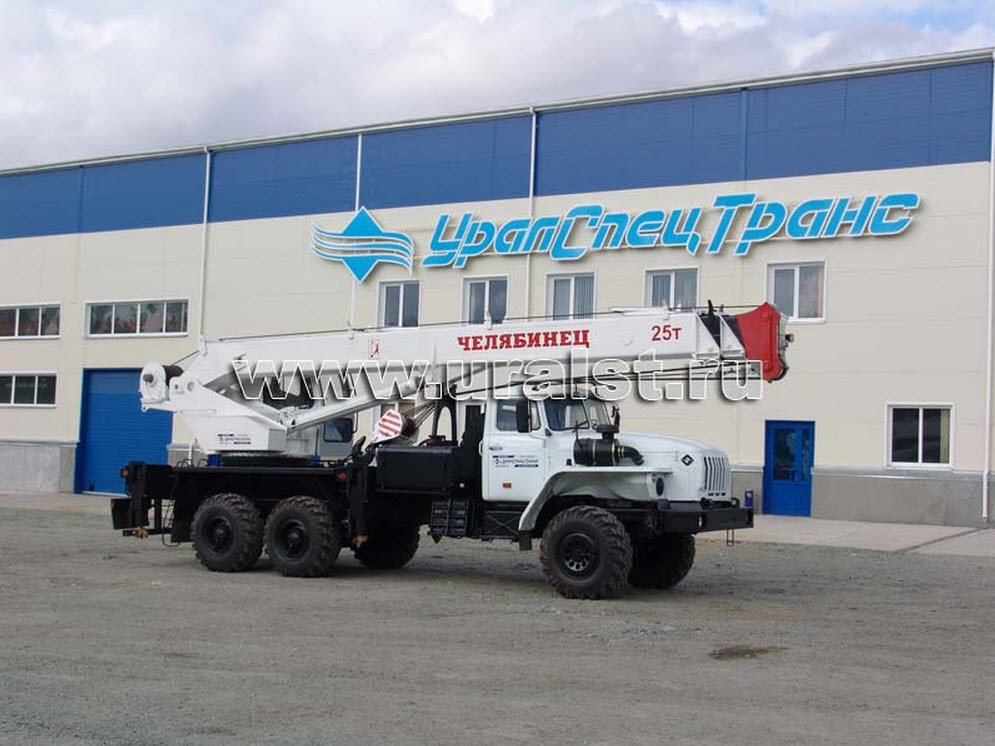

Автокран Челябинец КС 45721, 25 тонн, на шасси автомобиля Урал 4320

"Автомобильный кран Челябинец КС 45721грузоподъемностью 25 т предназначен для погрузочно-разгрузочных работ на рассредоточенных объектах. АвтокранКС 45721 смонтирован на шасси автомобиля УРАЛ 4320 высокой проходимости. Все оси шасси ведущие, имеется возможность блокировки межосевого дифференциала, что улучшает возможность передвижения по строительным площадкам. Для облегчения пуска двигателя в холодное время года шасси оснащено системой предпускового подогрева. Скорость передвижения Автокрана Челябинец по дорогам 60 км/ч. Кран Челябинец на автомобиле Урал 4320 оборудован трехсекционной телескопической стрелой и гидравлическими выносными опорами, что позволяет быстро приводить машину в рабочее состояние. Кабина автокрана оборудована отопительной установкой. Автокран Челябинец КС 45721 оснащен прибором безопасности ОГМ240. Прибор безопасности ОГМ240 предназначен для защиты крана от перегрузки и опрокидывания при подъеме груза, от повреждения крана при работе в стесненных условиях (координатная защита), от опасного приближения к линии электропередач (защита от опасного напряжения) и для регистрации параметров работы крана в реальном времени (регистратор параметров). Основные особенности ОГМ240: удобное представление информации с отображением всех основных параметров на дисплее; эргономичный блок индикации; удобное считывание регистратора параметров с помощью SD-карты; простота настройки канала изменения массы груза с использованием одного эталонного груза; полная информация о перегрузках; регистратор параметров с часами реального времени; измерение и автоматический учет прогиба стрелы при определении уровня загрузки крана; простота установки и замены датчиков; подключение блоков и датчиков отдельными соединительными жгутами, с использованием герметичных разъемов AMP. Прибор безопасности ОГМ240 оснащен: Блоком индикации (изменение грузовых характеристик крана силами сервисного центра с помощью SD-карты без вскрытия блока индикации, отображение степени загрузки крана при помощи светодиодной шкалы, увеличение емкости регистратора параметров в шесть раз. Полноповоротным датчиком азимута (расширенный диапазон контроля угла поворота платформы. Упрощение монтажа и настройки датчика за счет установки нулевого значения без на кране с использованием программной корректировки выходного сигнала). Блоком входов и нагрузок (обработка датчиков давления масла и температуры охлаждающей жидкости в двигателе базового шасси). Датчиком перемещения, совмещенный с датчиком угла наклона стрелы (удобный монтаж на кране, повышен диапазон измерений встроенного датчика угла наклона стрелы, настройка на кране без механической регулировки положения датчика). Технические характеристики автокрана КС-45721-17 Урал 4320 Основные параметры Базовое шасси Урал 4320 Колесная формула 6х6 Параметры масс автокрана Полная масса автокрана, кг 21 200 Распределение нагрузки на оси Через переднюю ось , кгс 6 000 Через заднюю тележку, кгс 15 200 Двигатель Тип ЯМЗ-236 НЕ2 (Евро-3) Мощность двигателя, кВт (л.с.) 169 (230) Скорость передвижения, км/ч 60 Параметры крановой установки Грузоподъемность максимальная, т 25 Максимальный грузовой момент, тм 80 Высота подъема на стреле максимальная, м 21,9 Вылет стрелы, м 3,2 - 20 Длина стрелы, м 9,7...21,7 Глубина опускания, м 17 Скорость подъема (опускания) груза, м/мин 6,0 - 12,0 Скорость посадки, м/мин 0,2 Частота вращения, об/мин. 0,1 - 2,2 Габаритные размеры автокрана Длина, мм 10 900 Ширина, мм 2 500 Высота, мм 3 800 Размер опорного контура Длина, мм 4 400 Ширина, мм 5 600 Грузовысотные характеристики Опорный контур Улучшения произведенные заводом изготовителем. Стрела из гнутого профиля Гнутый профиль дает больше гибкости, равномерно распределяя напряжение в стреле по всей длине. Это новшество также позволяет снизить уровень нагруженности нижней рамы и выносных опор. Рывки и удары во время работы воспринимает только стрела. Надежная лебедка с планетарным редуктором Новая более компактная и легкая лебедка оснащена планетарным редуктором, дающим больший диапазон скоростей крановых операций, при этом увеличивая ресурс работы. Опорно-поворотное устройство шарикового типа Создает более надежное крепление поворотной рамы к нижней, большую жесткость узла, и снижая при этом динамическую нагрузку. Новое ОПУ уменьшает усилие на вращение и увеличивает плавность поворота крана. Способ крепления нижней рамы и шасси Произведено улучшение способа крепления базового шасси к нижней раме автокрана за счет изменения точек крепления. Это нововведение позволило снизить нагрузку на раму шасси и вероятность поломки крана, в том числе при передвижении по бездорожью. Система выдвижения стрелы Полеамидные и полеуретановые материалы уменьшают износ сопрягаемых деталей. Усовершенствование гидросистемы Гидроцилиндры с манжетами импортного производства, увеличивая герметичность полостей цилиндра и износостойкость манжеток. Независимый воздушный отопитель В кабине крановщика устанавливается независимый воздушный отопитель кабины повышенной мощности, работающий на дизельном топливе Грузовысотный характеристики Улучшены и увеличены показатели грузовотных характеристик. Надежность гидросистемы Рукава высокого давления с применением современных импортных резиновых шлангов большей прочности и фитингов делают гидравлическую разводку более компактной. Наконечники РВД имеют повышенную чистоту и точность, соответственно, увеличивая герметичность гидросистемы. Герметичность гидросистемы Усовершенствован способ уплотнения соединений гидравлических трасс путем применения конических резьбовых соединений. Воротниковое усиление шахт выносных опор Воротниковое усиление повышенный прогиб и способствует снятию напряжения с выносных опор. Это увеличивает жесткость и прочность нижней рамы, благодаря чему кран не проседает во время работы. Система очистки гидросистемы Многоступенчатая система очистки жидкости и полости гидросистемы в процессе производства и эксплуатации. Габаритные размеры Уменьшение габаритных размеров автокрана по длинее делает его более маневреным. Улучшения условий работы Установлена новая кабина крановщика с большей площадью остекления, что позволяет увеличить обзорность. Эргономичное расположение приборов и элементов упраления позволяет увеличить комфортабильность условий работы крановщика."
