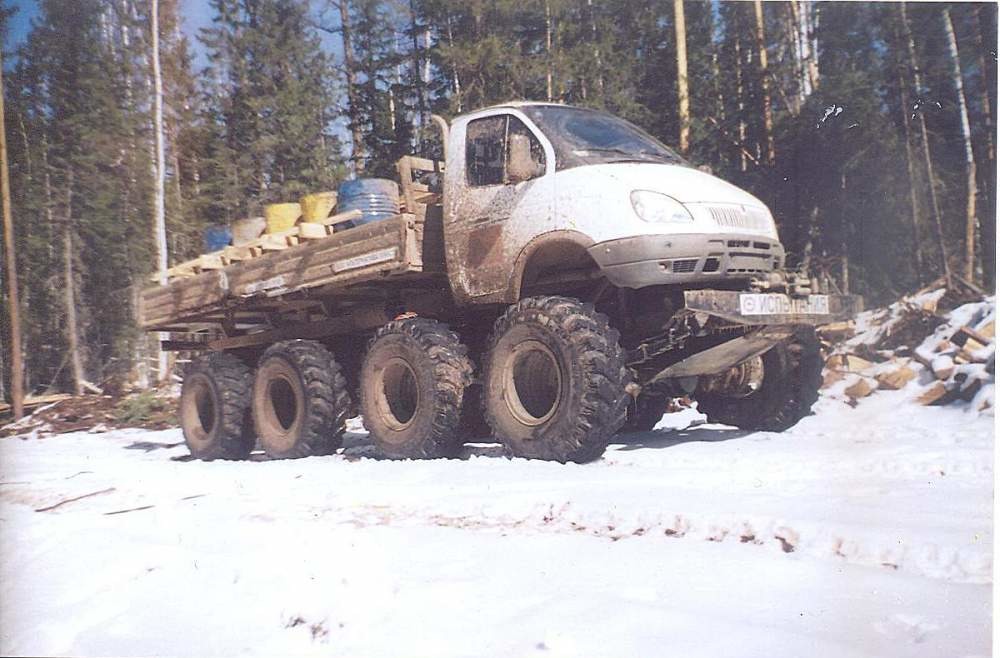

Вездеход В 8WD-Г

I. Техническая характеристика (с кабиной ГАЗ 3302 «Газель») Тип: Грузовой четырехосный вездеход с колесной формулой 8х8. С силовыми агрегатами на базе дизелей Д-245, FE-6, ISUZU. Г/оподъемность, кг 4000 Полная масса, кг 10000 Снаряж. масса, кг 6000 Габаритные размеры, мм: ·длина 7600 ·ширина 2520 2950* ·высота 3100 База, мм 1500х1800х1500-4800 Колея передних колес,(1 и 2 мосты поворотные), мм 2050 2480* Колея задних колес, мм 2000 2430* Дорожный просвет, мм 400 450** Радиус поворота по колее наружного переднего колеса, м 9 Наибольшая скорость с полной нагрузкой по горизонту, км/час - дизель Д-245 70 - дизель FE-6, ISUZU 90 Расход топлива, л/100км: - дизель Д-245 18 - дизель FE-6, ISUZU 20 Глубина преодолеваемого брода, м 1,5 Угол свеса с полной нагрузкой, град ·передний 45 ·задний 45 Наибольший угол подъема, град 60 Ширина преодолеваемой траншеи,мм 1800 Погрузочная высота,мм 1500 * диски КАМАЗ ГАЗ 20 ступичное место с торца ** с покрышками трактора Т-150 II. Сборочные единицы В 8WD-Г 1. Рама. Рама сдвоенная по длине ГАЗ-66 (ГАЗ-66 - ГАЗ-3308) Силовой агрегат. Силовой агрегат на базе дизелей Д-245, FE-6, ISUZUV-7л., Р 200л.с. Коробка раздаточная - Коробка раздаточная ГАЗ-3308 - 3 шт. - Управляемая коробка раздаточная - центральная, управление из кабины. 4. Карданы. 1.Кардан (коробка - коробка раздаточная) ПАЗ 3206 задний. 2.Кардан между коробками раздаточными ДТ -75 2шт. 3.Кардан на мост ГАЗ-66 - 4 шт. Мосты. - Мосты ГАЗ-66 - Мост передний -2шт. - Мост задний - 2 шт. - Передние мосты поворотные. Рулевое управление. - Рулевое управление с гидроусилителем дифференциального типа по схеме - - ГАЗ-66, включая в себя ГУР УАЗ (Соболь). Кабина. - Кабина ГАЗ 3302 Кузов. - Платформа ГАЗ 3302 сдвоенная по длине. - длина, мм 5000 - ширина, мм 2000 Сапунная система. - Система обобщенная с одним выходом. Навесное оборудование. - Лебедка 15000 Т-7000кг. - Предпусковой подогреватель GIDRONIK III. Назначение В 8WD-Г предназначен для движения по сложной пересеченной местности с преодолением крутых затяжных подъемов, водных преград, заболоченных участков, снежного покрова. В зависимости от условий эксплуатации на вездеход устанавливаются колеса с покрышками автомобиля «Урал» ОИ-25, а также трактора Т-150. Способность прохождения траншей и промоин шириной до 2метров. Обладает большей проходимостью по сравнению с двухосным и трехосным вездеходом. Увеличение тягового усилия достигается за счет дополнительного понижения на трансмиссии (i =4). Комплектуются лебедками спереди и сзади. IV. Выполняемые работы Перевозка грузов и длинномеров Г.С.М., технологического оборудования, обслуживание вертолетных площадок на буровых, использование в качестве тягача. Вся вездеходная техника выполняется по спец.заказу по индивидуальным требованиям Заказчика
