Подстанции трансформаторные мачтовые (МТП)
|
Поделитесь страницей в Социальных сетях
|
|

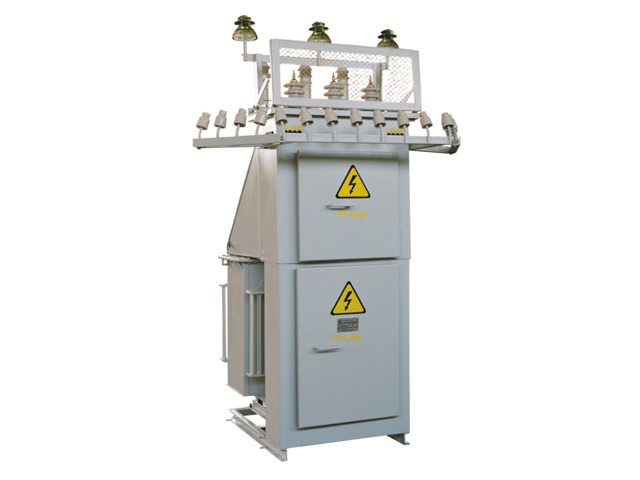

 Подстанции трансформаторные мачтовые (МТП) мощностью от 25 до 250 кВА представляют собой однотрансформаторные подстанции тупикового типа наружной установки и предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6(10) кВ и преобразования ее в электрическую энергию переменного тока частотой 50 Гц напряжением 0,4 кВ. МТП изготавливаются в виде конструкции, содержащей высоковольтный шкаф ввода (УВН), низковольтный шкаф (РУНН) и платформу для установки трансформатора. На крыше шкафа УВН устанавливаются проходные изоляторы и высоковольтные разрядники. Для исполнения МТП с воздушными выводами в верхней части шкафа УВН расположен кронштейн для установки штыревых низковольтных изоляторов. В шкафу УВН размещены высоковольтные предохранители. Силовой трансформатор устанавливается открыто и защищен от случайного прикосновения к токоведущим частям и атмосферных осадков кожухом. Для подключения к воздушным линиям 0,4 кВ в МТП провода прокладываются по наружным стенкам шкафа УВН и защищены коробом. Уличное освещение управляется автоматически встроенным фотореле. МТП подключается к линии электропередачи (ЛЭП) 6(10) кВ с помощью разъединителя, который устанавливается на ближайшей от МТП опоре ЛЭП. МТП транспортируется в полностью собранном виде. На месте монтажа МТП устанавливается на железобетонных стойках. МТП соответствуют требованиям ГОСТ 14695 и ТУ 3412-005-24366272-2000. Климатические исполнения и категория размещения - У1 и УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1.
