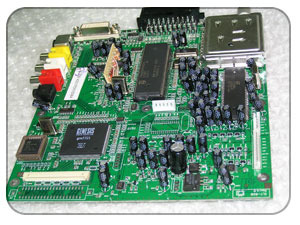

Платы печатные многослойные
"Технические возможности изготовления печатных плат В зависимости от их конструктивных особенностей и масштабов производства ПП применяются различные варианты технологических процессов. Технологическое оборудование, имеющееся в цехе ПП в состоянии обеспечить изготовление: — многослойных печатных плат (МПП); — двусторонних печатных плат (ДПП); — односторонних печатных плат (ОПП). Формат исходных данных AutoCAD, CAM350, PCAD другие форматы по договоренности Максимальный размер платы 550 х 400 мм Класс точности по ГОСТ 23751-86 до 5 Типы плат ОПП, ДПП, МПП, ГПП, ППМО Максимальное количество слоев МПП до 20 Мин. диаметр металлизированного отверстия 0,2 мм. Минимальный диаметр контактной площадки 0,4 мм МПП с глухими отверстиями диаметр / глубина - 1/1 Толщина медной фольги 12 мкм; 18 мкм; 35 мкм; 50 мкм Максимальная толщина ОПП, ДПП до 5 мм с допуском по ГОСТ 23751-86 Максимальная толщина МПП 3 мм. с допуском по ГОСТ 23751-86 Маркировка сеткография, цвет белый, желтый, черный Обработка контура фрезерование, скрайбирование, вырубка Фрезерная обработка сложный контур, вырезы, пазы Диаметр отверстия / толщина платы 1:10 Шифр финишного покрытия Гор ПОС 63, О-С (66) 10-15 опл. иммерсионное золочение, гальваническое серебрение Покрытие концевых печатных контактов гальваническое золочение Н6 Аu3 Электроконтроль (МПП 100%) «летающие пробники» - 610х460 мм. «ложе гвоздей» - 400х270 мм КЗ и целостность цепей, возможно измерение сопротивления переходных отверстий для выявления скрытых дефектов Контроль качества металлизации по шлифам Используемые материалы:1 Базовые материалы СФ, СТНФ, СТФ, ФТС, СТЭФ, СВЧ-материалы FR-4 (ILM, ISOLA) идр. Жидкая паяльная маска ImagecureXV501 T4, зеленый цвет Химикаты J-KEM, Atotech Стоимость: фактическая цена рассчитывается по конкретному запросу в течение 1 дня при повторном заказе, тех же плат, стоимость подготовки производства не оплачивается"
