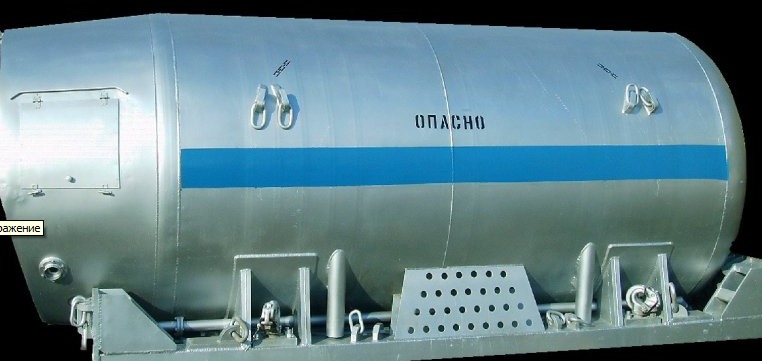

"ТРЖК 8 Резервуар ТРЖК - 8М предназначен для длительного хранения и транспортирования жидких кислорода, азота и аргона, для заправки ими систем и аппаратов, а также для использования в составе газификационных установок в качестве емкости под упомянутые продукты, подлежащие газификации. Устройство ТЖРК: Резервуары ТРЖК конструктивно состоят из внутреннего сосуда, наружного кожуха испарителя и арматурного шкафа с арматурой, а также контрольно измерительных приборов. ТРЖК оборудованы выходами для насоса и могут входить в состав газификационных установок, а также служить для наполнения агрегатов, газификаторов и емкостей. Внутренний сосуд ТРЖК изготовлен из нержавеющей стали с системой трубопроводов для наполнения и опустошения цистерн. Сосуд установлен в кожухе на опорах и крепится к нему растяжками. Пространство между кожухом и сосудом представляет отвакуумированную полость с теплоизоляционным материалом и адсорбентом для сохранения вакуума и минимизации теплопотерь. Управление резервуарами ТРЖК осуществляется при помощи приборов и запорной арматуры, расположенных в арматурном шкафу. Технические характеристики ТРЖК - 8М Вместимость, м3(л) 2.50 (2500) Максимальное рабочее давление, МПа (кгс/см2) 0.25 (2.5) Наибольшая масса заливаемого продукта, кг кислорода 3000 азота 2100 аргона 3600 Масса порожнего резервуара, кг, не более 1800 Габаритные размеры, мм, не более длина 3630 ширина 1680 высота 1850 Потери жидкого продукта при хранении (температура окружающей среды 293 К (20o C) и давление 0,1 МПа (760 мм рт. ст.) без учета влияния солнечной радиации, кг/ч, не более кислорода 0,56 азота 0,6 аргона 0,76 Потери жидкого продукта на испарение при транспортировании на автомобиле (при температуре 293 К (20o C) и давлении 0,1 МПа (760 мм рт. ст.), кг/ч, не более - Время подъема давления в сосуде до 0,2 МПа (2 кгс/см2) при ""теплых"" испарителях и содержании жидкого продукта, мин, не более 100% 3 50% 10 Допустимый угол наклона резервуара без выплескивания жидкого продукта, рад (град), не более в продольном направлении 0,52 (30) в поперечном направлении 0,785 (45) Темп выдачи жидкого продукта через шланг Ду 40, кг/мин, не менее 150 Время заполнения резервуара, мин, не более при давлении в опорожняемой емкости 0,08 МПа (0,8 кгс/см2) 50 Резервуар работоспособен в интервале температур, К (o C) от 323 до 223 (+-50)"
