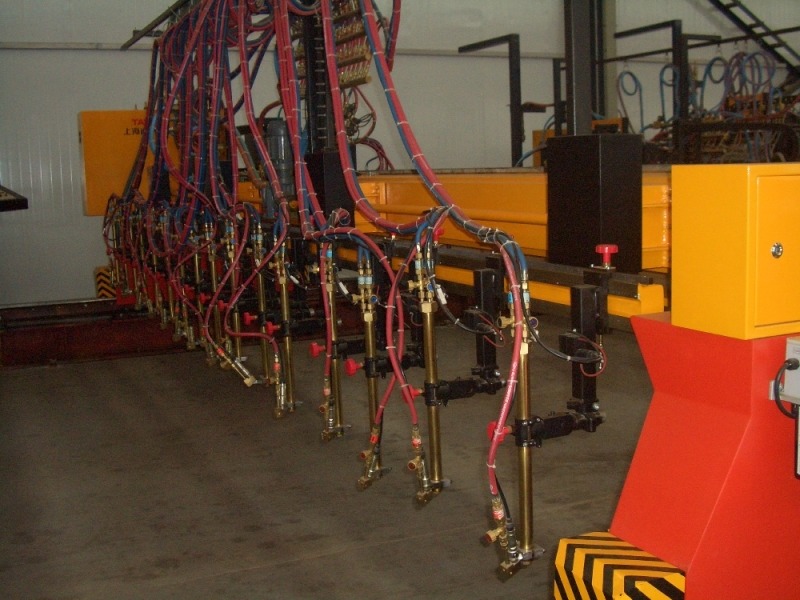

Машина термической резки прямолинейного раскроя роспуск листа на полосы Машина термической резки предназначена для раскроя листового проката черных металлов и их сплавов методом термического нагрева по прямолинейной траектории (роспуск листа на полосы). Используется в производстве заготовок (полос) для двутавровой балки (разделка под сварку), а также для выполнения операций торцовки заготовок. Оборудование представляет собой, портальную механическую конструкцию, передвигающуюся по рельсовому пути с навесным рабочим оборудованием. С одной из сторон портала размещены резаки прямолинейного раскроя. Резаки прямолинейного раскроя имеют систему автоматического розжига, расстановка резаков осуществляется «вручную». Задание скорости резки, управление подачей рабочих газов, подъем/опускание резаков осуществляется с пульта управления. С другой стороны портала установлен газопламенный резак для торцовки заготовки. Процесс работы и настройка резака для торцовки заготовок осуществляется аналогично, только все операции производятся при переключении режима резки на пульте управления в положение «поперечная резка». В машине термической резки применены сменные наконечники различных типоразмеров, данные наконечники обладают высокой скоростью входного потока. Производительность машины термической резки зависит от параметров разрезаемого материала. Пример: металл, сталь 3, размер 1000?6000мм, толщиной 12мм, роспуск на полосы по 300мм шириной. Из расчета, что каждая полоса вырезается двумя резаками, будет задействовано 4 резака и выполнятся резка одновременно 3-х полос. Скорость резки для данной толщины от 400 до 500мм/м. Таким образом, для роспуска данного листа на три полосы по 300мм шириной, необходимо время от 15 до 20 минут включая время установки листа на рабочий стол.
