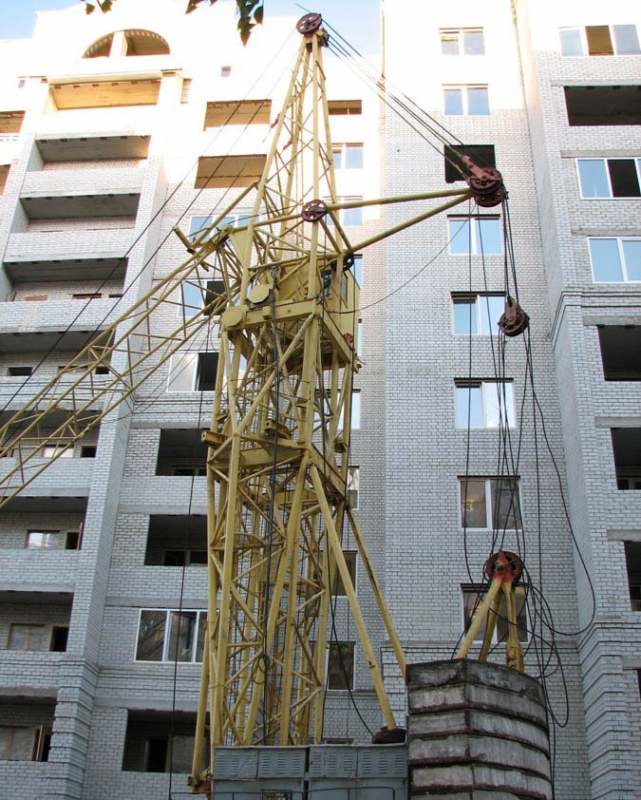

Башенный кран КБ-160

"Башенные краны КБ-160 предназначаются для строительно-монтажных работ при возведении 7-8-этажных жилых и гражданских зданий из крупных панелей и объемных элементов весом до 8 т. C 1972 г. они выпускались на Зуевском энергомеханическом заводе. Кран КБ-160.1 по своей конструкции аналогичен крану КБ-100.1. Башня выполнена в виде трубчатой телескопической конструкции, включающей неподвижную и выдвижную секции и оголовок. Механизм выдвижения башни состоит из четырех блоков, смонтированных в верхней части неподвижной секции, и двух блоков - в нижней выдвижной секции с запасованным на них канатом. Стрела удерживается стреловым расчалом, связанным с подвижной обоймой стрелового расчала. Неподвижная обойма при вдвинутой башне крепится непосредственно к поворотной платформе; при выдвинутой башне - закрепляется к платформе с помощью анкерной тяги. Ходовая рама представляет собой коробчатое кольцо, выполненное в виде листовой конструкции с диагонально расположенными проушинами для крепления флюгеров. Платформа представляет собой плоскую раму, на которой установлены механизмы: грузовая и стреловая лебедки (обе Л-600), механизм поворота П-3, шкаф электрооборудования и плиты противовеса. Кран КБ-160.1/М по сравнению с краном КБ-160.1 выполнен с большой высотой подъема с целью улучшения условий монтажа 9-этажных зданий из укрупненных элементов. Башня также выполнена телескопической. Лестница на неподвижной секции закреплена снаружи, на выдвижной- внутри башни. Для снижения колебаний крана точка крепления подкосов к башне поднята с 4,9 до 6,7 м. В остальном конструкция и схема запасовки канатов крана КБ-160.1/М аналогичны с краном КБ-160.1."
