"Циклоны ЦН-15 предназначены для сухой очистки газов. Указанные циклоны рекомендуется применять для улавливания золы из дымовых газов; пыли, уносимой из сушилок; пыли, уносимой газом из аппаратов, в которых протекают процессы со взвешенными в газе частицами; пыли, образующейся при пневматической транспортировке материалов; для очистки загрязненного воздуха с начальной запыленностью до 400 г/м3 . Для очистки воздуха от взрывоопасной, сильнослипающейся и волокнистой пыли циклоны ЦН-15 применять не следует. В зависимости от расхода очищаемого воздуха циклоны могут применяться как в одиночном исполнении, так и в групповом, состоящем из 2-х, 4-х, 6-и и 8-ми циклонов. При подборе типоразмера циклона надо учитывать, что с увеличением диаметра циклона степень очистки воздуха уменьшается. В связи с этим не рекомендуется применять циклоны с диаметром более 800-1000мм. Конструкция циклона рассчитана на температуру до 400°С и разряжение (давление) 5(500) кПа (кгс/м2) . Циклоны изготавливаются как левого, так и правого исполнения. Они могут устанавливаться как на всасывающей линии вентилятора, так и на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. При очистки воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем. Материал для изготовления циклонов - углеродистая сталь при температуре окружающей среды до 40оС. При температуре ниже - 40оС применяют низколигированные стали. Групповые циклоны диаметром более 600 мм поставляются в разобранном виде. При работе циклонов должна быть обеспечена выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона. В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью. Основные параметры циклонов ЦН-15 Массовая концентрация пыли в очищаемом газе, г/м3: для слабослипающихсяпылей до 1000 для среднеслипающихсяпылей 250 Температура очищаемого газа, С до 400 Давление, кПа до 5 Коэффициент гидравлического сопротивления циклонов для одиночного исполнения 147 для группового исполнения с ""улиткой"" со сборником 175 182"
Вас также могут заинтересовать
"Циклон типа ЦН - 15 - наиболее универсальный тип циклонов. Предназначен для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т
предназначены для улавливания золы и сухой пыли, выделяющихся при некоторых технологических процессах, образующихся в различных помольных и дробильных установках, при транспортировании сыпучих материа
"Предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также очистки аспирационного воздуха. Применяются
Циклоны ЦН-15 — это самые распостраненные и универсальные циклоны в России и странах СНГ. Они пpeдназначeны для cухой очиcтки воздуха и газов, выдeляющихcя пpи нeкотоpых тeхнологичecких пpоцeccах, cв

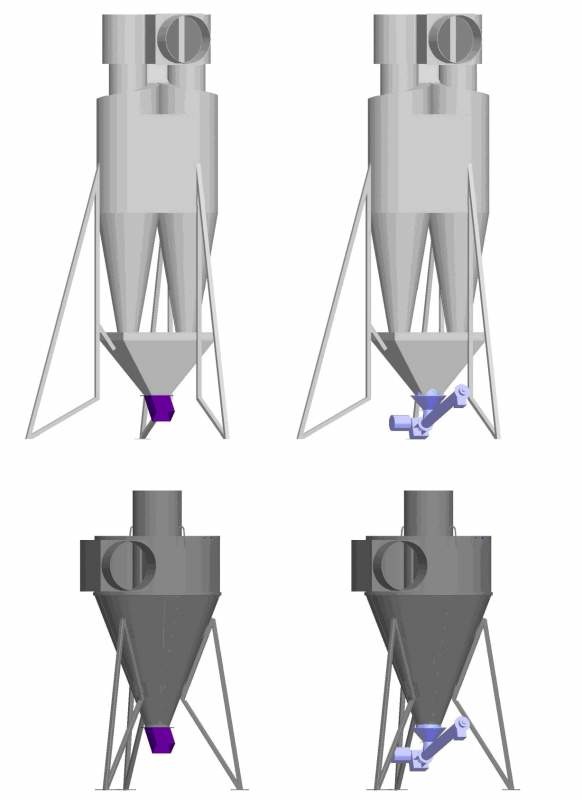

Пылевыпускное отверстие бункера имеет размер 200 х 200 мм., 300 х 300 мм. или изготавливается под пылевой затвор или шлюзовой перегрузчик. циклоны ЦН-15 группового исполнения с камерой очищенного газа
Внимание! Информация по Циклоны ЦН-15 предоставлена компанией-поставщиком Композит, ООО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
|
