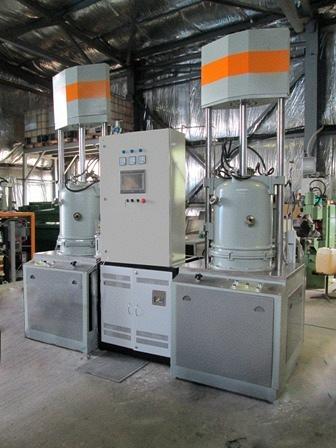

 "Назначение.Установка предназначена для осуществления сварки разнородных материалов методом термокомпрессии в контролируемой газовой среде. Свариваемые материалы: металлы и металлы с керамикой. Тип установки : двухколпаковая газонаполненная электропечь периодического действия с перемещаемыми в вертикальном направлении камерами (колпаками) нагрева для сжатия свариваемых деталей. Основные преимущества : -Высокое качество сварного соединения разнородных материалов (металла и керамики); высокий процент выхода годных соединений. -Возможность проведения термообработки малых партий продукции. -Возможность выбора оптимального сочетания свариваемых материалов, конструкции сопрягаемых изделий. -Возможность проведения разных режимов термодиффузионной сварки в каждом из колпаков. Таблица. Основные технические данныеустановки термодиффузионной сварки мод. УТДС (двухколпаковой) Наименование параметра Значениепараметра Максимальная рабочая температура, ? С: - правый колпак - левый колпак 1200,0 (сварка керамики с медью) 1350,0 (сварка керамики с коваром, нерж. сталями) Габаритные размеры свариваемого узла (диаметр, высота), мм, не более: - правый колпак - левый колпак 140 ? 250 50 ? 120 Точность поддержания температуры, не хуже, ? С ± 10,0 Режим работы колпаков Поочередный Усилие, передаваемое гидроцилиндром на свариваемый узел, кг 100…7000 Газовая среда Формиргаз увлажненный, точка росы +5?С… +15?С Потребляемая электрическая мощность, кВт, не более 37,0 Масса установки, кг, не более 3850,0 Габаритные размеры, мм, не более: длина ширина высота 2700,0 1110,0 2850,0 Питание установки осуществляется от трёхфазной четырех проводной с нулевым проводом сети переменного тока, напряжением 380/220 В ± 10 %, частоты 50 Гц ± 2,5 %. Гидросистема обеспечивает подъем и опускание колпаков, необходимое усилие прижатия свариваемых деталей. Создание температуры внутри колпака обеспечивают молибденовые нагреватели, расположенные по его периметру с образованием необходимых рабочих зон. От стенок колпака нагреватели отделены экранами. Стенки колпака, токовводы, и под имеют каналы водяного охлаждения. На боковой стенке колпака имеются два смотровых окна для установки пирометра или визуального наблюдения за процессом. Установка изготовлена в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69. Гарантии : -Срок гарантийного обслуживания печи - 12 месяцев -Гарантийный срок хранения - 12 месяцев. -Срок поставки печи: не более 6 месяцев с даты заключения договора. Обозначение при заказе : Установка термодиффузионной сварки мод. УТДС (ЭОН.681185.021)."
