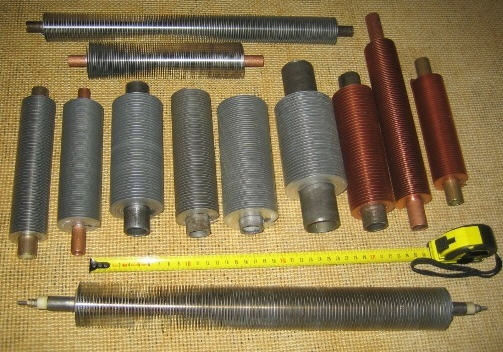

Спирально оребренные трубы
|
Поделитесь страницей в Социальных сетях
|
|
Спирально оребренные трубы. Технология включает накатку рифлений на исходных трубах и спиральную навивку ленты L - образного сечения. Зарубежными аналогами являются оребренные трубы выпускаемые фирмами Spiro Gilles (Франция), GEA (Германия), McElroy (США) и др. Новизну представляет способ гибки спирали, заключающийся в приложении к плоскости ленты аксиального давления и крутящего момента. Одновременно с гибкой происходит вдавливание малой полки L - образной спирали в рифления на трубе, что обеспечивает надежный механический и тепловой контакт и выгодно отличает эту технологию от зарубежных аналогов, в которых прокатка полки спирали осуществляется роликом после формирования витка спирали. По сравнению с зарубежными аналогами новая технология имеет ряд преимуществ: - более надежный контакт оребрения с трубой т.к. одновременно с гибкой происходит вальцовка малой полки L - образной спирали в рифления на трубе - увеличение площади теплообмена (до 15) при равных геометрических параметрах, связанное с особенностями технологии за счет наличия кольцевого участка рифленой поверхности на одной из сторон витка спирали, что в конечном итоге повышает коэффициент оребрения ?. Рабочий диапазон температур, например, для биметаллических труб составляет до +300?С (ГОСТ Р 51364-99). Изготавливаемые по этой технологии оребренные трубы применяются в теплообменных устройствах различного назначения: аппаратах воздушного охлаждения, калориферах, конвекторах, маслоохладителях, радиаторах, теплоутилизаторах, ТЭН. Параметры труб 1. Диаметр несущей трубы D от 12 мм до 40 мм 2. Материал трубы сталь, медь, латунь, алюминий 3. Диаметр по оребрению Dореб до 3D 4. Шаг оребрения t от 2,5 мм до 10 мм 5. Коэффициент оребрения ? до 22 и более 6. Материал оребрения лента из алюминия, меди 7. Длина труб L до 12 м
Вас также могут заинтересовать
ОАО Давлекановский завод нефтяного машиностроения Нефтемаш предлагает поставку спирально-оребренных труб. Оребрение производится прикорневой приваркой непрерывным швом ленты к трубе. Преимущество спир
Артикул2570044999Диаметр76ГОСТ8732-78Маркасталь 20
Артикул3271405527Диаметр82.5ГОСТ8732-78Маркасталь 20
Артикул2803335232Диаметр89ГОСТ8732-78Маркасталь 20
Артикул3933319844Диаметр95ГОСТ8732-78Маркасталь 20
Внимание! Информация по Спирально оребренные трубы предоставлена компанией-поставщиком МеталлЭкспортПром, ООО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
|
