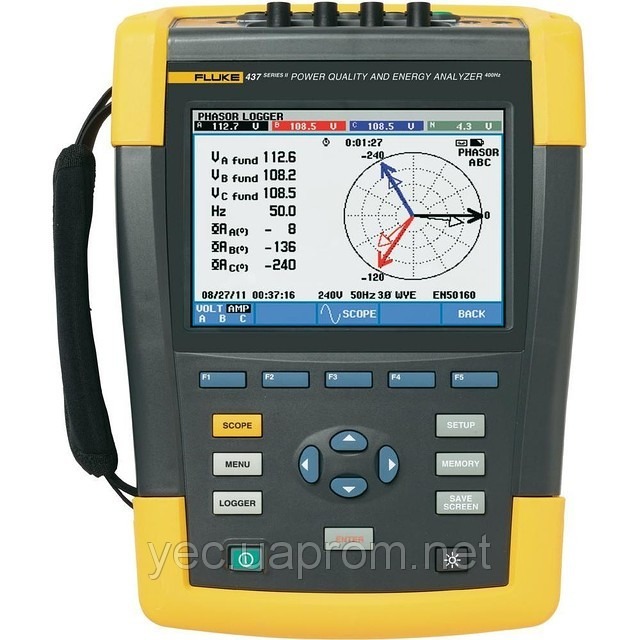

Анализатор качества электроэнергии Fluke 437 серии II 400 Гц

Анализатор качества и электроэнергии Fluke 437 серии II 400 Гц спроектирован специально для оборонной и авиационной промышленности. Области применения Измерение на частоте 400 Гц. — замеры качества электроэнергии для авиационных и военных энергосистем. Сбор данных PowerWave — быстрые замеры среднеквадратичных значений для быстрого просмотра каждой формы сигнала, в результате чего можно определять, как взаимодействуют значения напряжения, тока и частоты. Эффективность инвертора мощности — измерение мощности как переменного, так и постоянного тока, входящего и выходящего, для отслеживания эффективности инверторов. Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении. Оценка электроэнергии — вычисление улучшений до и после установки в потреблении энергии для регулировки энергосберегающих устройств. Устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети. Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою. Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем. Изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок. Характеристики: Измерение на частоте 400 Гц. Повышая частоту переменного напряжения до 400 Гц, трансформаторы и двигатели можно сделать меньше и легче, чем для 50 или 60 Гц, что является преимуществом для самолетов, подводных лодок, космических судов и другого военного оборудования и ручных инструментов. Модель 437 II записывает данные измерения качества электроэнергии для авиационных систем и военного оборудования любого типа. Эффективность инвертора мощности. Имеется возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока для электроники силовых систем с помощью измерительных клещей постоянного тока. Сбор данных PowerWave. Высокоскоростной сбор данных по среднеквадратичным значениям, отображение полупериода и формы сигнала, которые характеризуют динамику электросистем (пуск генератора, переключение на ИБП и т.д.). Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла. Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения. Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе. Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места. Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки. Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160. Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами. Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа. Время работы от аккумулятора: Время работы — 7 часов после зарядки литий-ионного батарейного источника питания. Характеристики изделия Модель Диапазон измерений Разрешение Точность Вольт Среднеквадратичное напряжение (переменное+постоянное) 434-II 1-1000 В — между фазой и нейтралью 0,1 В ± 0,5% от номинального напряжения**** 435-II и 437-II 1-1000 В — между фазой и нейтралью 0,01 В ± 0,1% от номинального напряжения**** Пиковое напряжение 1-1400 В пикового напряжения 1 В 5% от номинального напряжения Коэффициент амплитуды напряжения (CF) 1,0 > 2,8 0.01 ± 5 % В (среднекв. знач.) ? 434-II 1-1000 В — между фазой и нейтралью 0,1 В ± 1% от номинального напряжения 434-II и 435-II 0,1 В ± 0,2% от номинального напряжения Vfund (основное напряжение) 434-II 1-1000 В — между фазой и нейтралью 0,1 В ± 0,5% от номинального напряжения 435-II и 437-II 0,1 В ± 0,1% от номинального напряжения Амперы (погрешность за исключением погрешности клещей) Амперы (переменный+постоянный ток) i430-Flex 1x 5-6 000 A 1:00 AM ± 0,5% ± 5 ед.мл.разр. i430-Flex 10x 0,5-600 A 0,1 В ± 0,5% ± 5 ед.мл.разр. 1 мВ/А 1x 5-2000 A 1 В ± 0,5% ± 5 ед.мл.разр. 1 мВ/А 10x 0,5-200 A (только переменный ток) 0,1 В ± 0,5% ± 5 ед.мл.разр. А (пиковый ток) i430-Flex 8400 A (пиковый ток) 1 А (среднекв. знач.) ± 5 % 1 мВ/А 5500 A (пиковый ток) 1 А (среднекв. знач.) ± 5 % Коэффициент амплитуды тока (CF) 1-10 0.01 ± 5 % А (среднекв. знач.) ? i430-Flex 1x 5-6 000 A 1 В ± 1% ± 10 ед.мл.разр. i430-Flex 10x 0,5-600 A 0,1 В ± 1% ± 10 ед.мл.разр. 1 мВ/А 1x 5-2000 A 1 В ± 1% ± 10 ед.мл.разр. 1 мВ/А 10x 0,5-200 A (только переменный ток) 0,1 В ± 1% ± 10 ед.мл.разр. Afund (ток основной частоты) i430-Flex 1x 5-6 000 A 1:00 AM ± 0,5% ± 5 ед.мл.разр. i430-Flex 10x 0,5-600 A 0,1 В ± 0,5% ± 5 ед.мл.разр. 1 мВ/А 1x 5-2000 A 1 В ± 0,5% ± 5 ед.мл.разр. 1 мВ/А 10x 0,5-200 A (только переменный ток) 0,1 В ± 0,5% ± 5 ед.мл.разр. Гц Гц Fluke 434 при 50 Гц номинально 42,50-57,50 Гц 0,01 Гц ± 0,01 Гц Fluke 434 при 60 Гц номинально 51,00-69,00 Гц 0,01 В ± 0,01 Гц Fluke 435/7 при 50 Гц номинально 42,500-57,500 Гц 0,001 Гц ± 0,01 Гц Fluke 435/7 при 60 Гц номинально от 51,000 Гц до 69,000 Гц 0,001 Гц ± 0,01 Гц Fluke 437 при 400 Гц номинально от 340,0 Гц до 460,0 Гц 0,1 В ± 0,1 Гц Питание Ватты (В-А, вар) i430-Flex макс. 6 000 МВт 0,1 Вт-1 МВт ± 1% ± 10 ед.мл.разр. 1 мВ/А макс. 2000 МВт 0,1 Вт-1 МВт ± 1% ± 10 ед.мл.разр. Коэффициент мощности (Cos j/DPF) 0-1 0.001 ± 0,1% при номинальных условиях нагрузки Энергия кВт-ч (кВА-ч, квар-ч) i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 ед.мл.разр. Потери энергии i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 ед.мл.разр., за исключением точности сопротивления Гармоники Порядок гармоники (n) Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 Порядок промежуточной гармоники (n) ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 Вольты %f 0,0-100?% 0.10% ± 0,1% ± n x 0,1 % %r 0,0-100?% 0.10% ± 0,1% ± n x 0,4 % Абсолютное значение 0,0-1000 В 0,1 В ± 5% * THD (суммарные гармонические искажения) 0,0-100?% 0.10% ± 2,5 % Амперы %f 0,0-100?% 0.10% ± 0,1% ± n x 0,1% %r 0,0-100?% 0.10% ± 0,1% ± n x 0,4 % Абсолютное значение 0,0-600 A 0,1 В ± 5% ± 5 ед.мл.разр. THD (суммарные гармонические искажения) 0,0-100?% 0.10% ± 2,5 % Ватты %f или %r 0,0-100?% 0.10% ± n x 2% Абсолютное значение Зависит от номинала клещей и напряжения — ± 5% ± n x 2 % ± 10 ед.мл.разр. THD (суммарные гармонические искажения) 0,0-100?% 0.10% ± 5 % Сдвиг фаз От -360° до +0° 1° ± n x 1° Фликер Plt, Pst, Pst (1 мин.) Pinst 0,00-20,00 0.01 ± 5 % Дисбаланс Вольты % 0,0-20,0?% 0.10% ± 0,1 % Амперы % 0,0-20,0?% 0.10% ± 1 % Управляющие сигналы сети Пороговые уровни Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала — — Частота сигнала от 60 Hz до 3000 Hz 0,1 В Относительное напряжение (%) 0,0-100?% 0.10% ± 0,4 % Абсолютное напряжение, усредненное за 3 с (В 3s) от 0,0 В до 1000 В 0,1 В ± 5 % от номинального напряжения
