Устройства вводно-распределительные ВРУ с автоматическим включением резервного питания для АТС
|
Поделитесь страницей в Социальных сетях
|
|

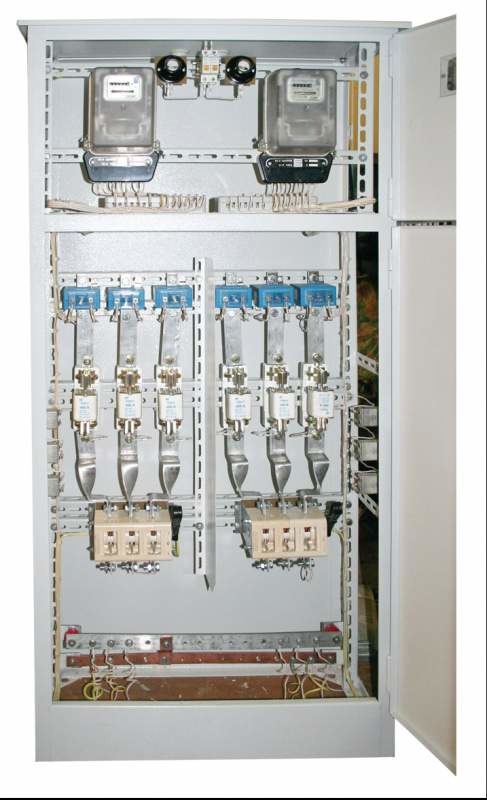

Устройства вводно-распределительные ВРУ - предназначены для автоматического переключения на резерв потребителей при исчезновении напряжения основного (рабочего) питания в трехфазных цепях переменного тока 380 В, 50 Гц. После восстановления напряжения основного источника питания шкаф АВР обеспечивает автоматический переход на схему доаварийного режима питания потребителей. Шкафы АВР позволяют при питании потребителей от двух независимых источников питания запускать дизель-электрический генератор (если схема генератора предполагает автоматический запуск по внешнему управляющему сигналу) при исчезновении напряжения на основном и резервном вводах. Возможно также ручное переключение потребителей на питание от дизель-электрического генератора. Шкафы изготавливаются на токи до 250 А. Возможно изготовление ВРУ для АТС по индивидуальным техническим заданиям (согласованным с заказчиком), в том числе и на токи выше 250 А. Степень защиты шкафов IP31. По индивидуальному заказу возможно изготовление шкафов со степенью защиты IP54. Климатическое исполнение и категория размещения УЗ по ГОСТ 15150-69. Общий вид ВРУ представлен на рис. 2.6.1.. .2.6.3. Принципиальные схемы представлены на рис. 2.6.4.. .2.6.6. Принципиальные схемы рис. 2.6.5, 2.6.6 реализуются только в ВРУ напольного исполнения (рис. 2.6.1, 2.6.2). Принципиальная схема рис. 2.6.4 реализуется в ВРУ навесного исполнения (рис. 2.6.3) с автоматическими выключателями модульной конструкции. Устройства вводно-распределительные для АТС соответствуют ТУ 3434-015-01395414-2002.
