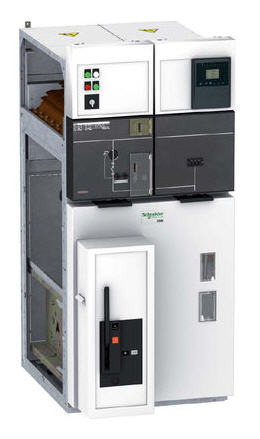

Распределительные ячейки SM6, 6-20 кВ, 630-1250A, Schneider Electric
"SM6 - серия модульных ячеек в металлических корпусах с воздушной изоляцией и элегазовыми коммутационными аппаратами, а именно: выключателями нагрузки; выключателями Fluarc типа SF1 или SFset; контакторами Rollarc 400 или 400D; разъединителями. Ячейки SM6 устанавливаются на стороне высокого напряжения в распределительных подстанциях 6, 10 кВ энергоснабжающих организаций и частных компаний (подстанция абонента). Ячейки серии SM6 удовлетворяют всем требованиям безопасности персонала и оборудования, просты и удобны в монтаже и эксплуатации. Расчетный срок службы ячеек составляет не менее 30 лет. Ячейки SM6 предназначены для внутренней установки (IP2XC). Они компактны и имеют следующие размеры в базовой комплектации: ширина: от 375 до 750 мм; высота: 1600 мм (2050 мм с дополнительным релейным отсеком); максимальная глубина: 1200 мм, что обеспечивает возможность их размещения в небольших помещениях или комплектных подстанциях. Подключение кабелей осуществляется спереди. Все органы управления расположены на передней панели, что упрощает эксплуатацию. Ячейки могут быть укомплектованы рядом дополнительных устройств (реле, трансформаторы тока нулевой последовательности, измерительные трансформаторы и т.д.). Стандарты Ячейки серии SM6 удовлетворяют следующим рекомендациям, нормативным требованиям, и спецификациям: стандарты ГОСТ: 12.2.007.4-75, 14693-90, 12.2.007.0-75, 14693-90; рекомендации МЭК: 298, 265, 129, 694, 420, 56; стандарты UTE: NFC 13.100, 13.200, 64.130, 64.160; Обозначения Ячейки серии SM6 обозначаются кодом, состоящим из следующих элементов: обозначение функции, то есть коды применяемой электросхемы: IM-QM-DM1-CM-DM; номинальный ток: 630 - 1250 А; максимальное рабочее напряжение: 7,2 - 12 - 17,5 - 24 кВ; максимальное значение тока термической стойкости при допустимой кратковременной перегрузке: 12,5 - 16 - 20 - 25 кА/1 с. Пример В обозначении ячейки IM 630-24-12,5: IM указывает, что речь идет о ввод ной ячейке или ячейке отходящей линии; 630 означает величину номинального тока - 630 А; 24 означает величину максимального рабочего напряжения - 24 кВ; 12,5 означает максимальную величину тока короткого замыкания - 12,5 кА / 1 с."
