Цельносварные шаровые краны cо съемной крышкой верхний вход

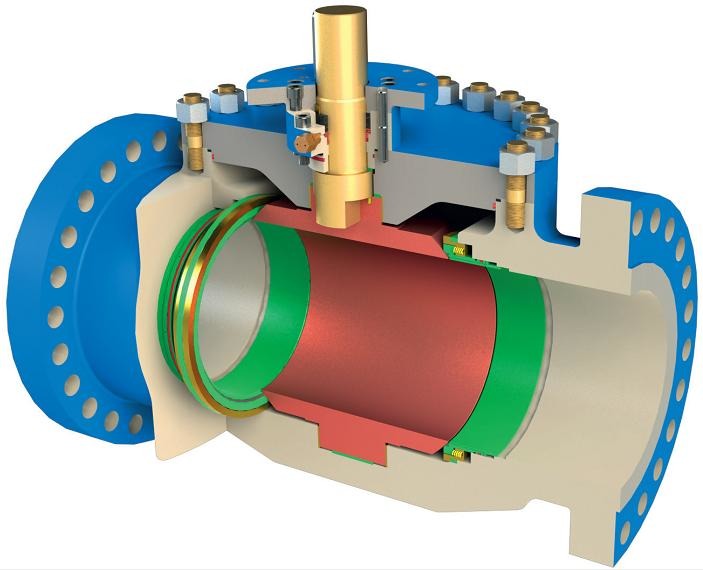

"Цельносварные шаровые краны cо съемной крышкой (верхний вход) Размерный ряд, дюймы 2" - 36" Номинальное давление Class - ASME 150 - 2500 Шаровые краны могут иметь полный проход или иметь суженный проход. Шаровые краны предназначены для полного открывания или закрывания потока рабочей среды в трубопроводной системе. Шаровые краны применяются при добыче, хранении и транспортировке нефти и газа, в нефтехимической и химической промышленности, в энергетике и в криогенных условиях (при низких температурах от - 120 °C). корпус крана состоит из двух штампованных полукорпусов, сваренных между собой и верхней крышки, соединенной с основным корпусом шпильками и гайками; сварные швы контролируются соответствующими неразрушающими испытаниями, согласно правилам API Spec 6D. высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке; затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающего управление краном. PART LIST/список частей Pos. / № п/п Part name/наименование составной части 1 BODY/ КОРПУС 2 CLOSURE/ТОРЦЕВЫЕ ЧАСТИ КОРПУСА 3 BALL/ШАР 4 STEM/ШТОК (УПРАВЛЯЮЩАЯ ЦАПФА) 5 SEAT/СЕДЛО 6 TRUNNION PLATE/ЛОДЫГА 8 GLAND/САЛЬНИК 9 ADAPTER FLANGE/ ФЛАНЕЦ-ПЕРЕХОДНИК 20,21,22 SEAL/УПЛОТНЕНИЕ 30,31 GASKET/ПРОКЛАДКА 35 PACKING/УПЛОТНИТЕЛЬНАЯ НАБИВКА 40 STUD BOLT/ШПИЛЬКА 41 NUT/ГАЙКА 42,43 CAP SCREW/ВИНТ 50,51 BEARING/ПОДШИППНИК 56,57 WASHER/ШАЙБА 60 KEY/КЛЮЧ 70,71 PIN/ФИКСАТОР Конструкция седел Primary thermoplastic insert/в основе термопластик - (soft seal/мягкое уплотнение) Primary elastomeric insert/ в основе эластомер - (soft seal/мягкое уплотнение) Primary metal insert & secondary/ в основе комбинированное металлическое уплотнение - soft (metal seal) комбинированное уплотнение Primary metal (metal seal)/ металпометаллу Седла с уплотнением металл-по-металлу выбираются в случае работы с коррозионными и абразивными жидкостями вместе с высокими температурами и давлением. Кольца седла усилены Nickel Electro-less, карбидом хрома, карбидом вольфрама или стеллитом. Выбор материала вставки седла зависит от применения - давление, температура, вид рабочей среды и т.д. Герметичность корпуса крана: Двойная герметизация посредством уплотнительного кольца и графита или посредством кромочного уплотнения и графита на всех неподвижных соединительных компонентах корпуса клапана обеспечивает нулевую протечку и пожаробезопасные характеристики. Могут использоваться и другие специальные прокладки для специального обслуживания. Антистатическое устройство/ Anti-Static Device Антистатическое устройство делает возможным неразрывность электроцепи между всеми компонентами клапана. Невыпадающее исполнение штока/ Blow-Out Proof Stem Управляющая цапфа имеет исполнение ANTI BLOW OUT. Такое исполнение позволяет замену уплотнений штока при нахождении шара в полностью закрытом или полностью открытом положении. Конструкция седла/Seats Feature Два независимых седла обеспечивают двустороннюю герметичность крана. Эти плавающие седла приводятся в действие пружиной и всегда соприкасаются с шаром крана, обеспечивая эффективное уплотнение, даже предусматривая перепад давлений. Когда давление одновременно подается на обе стороны шара, в полностью открытом или в полностью закрытом положении, полость корпуса изолирована со стороны впуска и со стороны выпуска, здесь предусматриваются характеристики стопорного и спускного крана двойного действия (double block and bleed - далее DBB). Гидростатическое давление, поступающее в полость корпуса, создает результирующее давление, которое выталкивает седла из клапана. Дизайн седел предполагает автоматический сброс какого-либо избыточного давления в полости корпуса, когда кран находится в полностью открытом или полностью закрытом положении (самосбрасывающиеся седла). Пожаробезопасность/ Fire Safe Данные краны спроектированы так, что обеспечивается полная функциональность в случае пожара. Низкий выброс /Low Emission Благодаря тщательной обработке штока и других уплотняющих поверхностей обеспечивается соответствие большинству строгим законоположениям по охране окружающей среды. Удлиненная крышка/ Extended bonnet Удлиненная крышка шарового крана используется для применения в условиях экстремальных температур доступен по запросу. LBS и LBSS функции Краны могут быть оборудованы системой принудительного подвода уплотнительной смазки в зоны уплотнения шпинделя и седел, обеспечивающей восстановление (при необходимости) герметичности в процессе эксплуатации. Унифицированные фитинги для ввода уплотнительной смазки позволяют быстро подсоединить переходник набивочного устройства. (DN150 и выше) Для шаровых кранов NPS 6" и больше предусмотрены сливные заглушки, расположенные в нижней части корпуса шарового клапана. Дренаж обеспечивает возможность безопасного спуска газа из внутренней полости, а также позволяет оборудовать кран устройством для контроля протечек рабочей среды. Система аварийной замены уплотнителя предусматривается по запросу. Данная система может восстановить целостность уплотнения, в случае, если уплотнительная поверхность или прокладки повреждены. Это позволяет производить безопасную замену мягкого уплотнения шпинделя на действующем трубопроводе. Рабочая температура рабочей среды от - 60 °C до + 250 °C. Температура окружающей среды в диапазоне от - 60 °C до + 80 °C."
