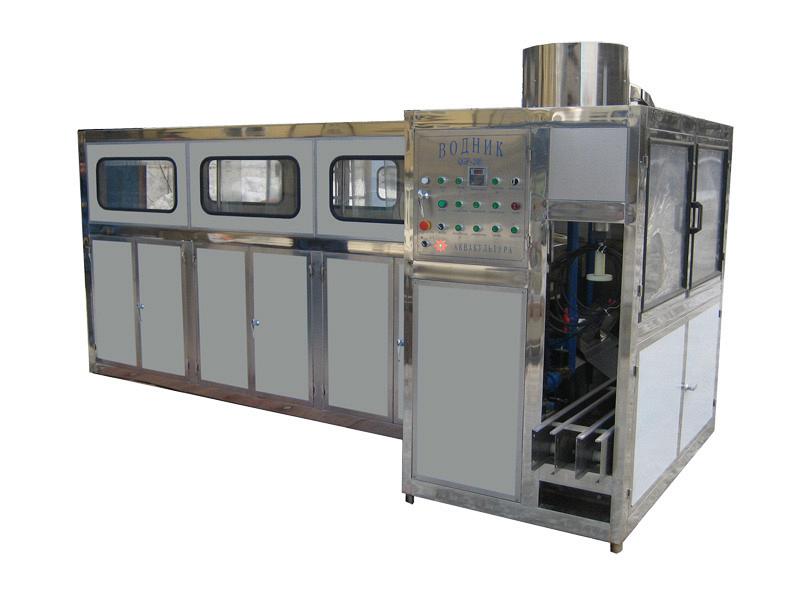

Автоматический моноблок розлива воды в 19 литровые бутыли QGF-240

"Назначение и краткое описание: Моноблок розлива чистой воды QGF - 240 предназначен для автоматической дезинфекции, мойки, ополаскивания, розлива и укупорки бутылей объёмом 19 л. Конструктивно автомат состоит из нержавеющего корпуса, внутри которого смонтированы: конвейер перемещения бутылей система мойки и ополаскивания бутылей устройства налива бутылей блок укупорки пробкой. Краткое описание принципа работы: Бутыль устанавливается оператором в приёмный лоток. Конвейер останавливает бутыли над каждой форсункой для последовательной их обработки, которая проходит в несколько этапов (мойка, ополаскивание оборотной водой, ополаскивание продуктом). В конце конвейера спутник, переворачиваясь, выбрасывает бутыль в лоток розлива, который подаёт её под наливной клапан. Поочерёдно на двух позициях конвейера происходит мойка внутренней поверхности бутыли с применением подогретого моющего раствора. На следующих двух позициях происходит опаласкивание бутыли оборотной водой от моющего раствора изнутри и снаружи. Вода на форсунки подаётся насосом, стекает из бутыли в ссборный поддон и возращается в бак. окончательное ополаскивание бытыли внутри осуществляется разливаемым продуктом с помощью одной форсунки на одной позиции конвейера. На следующей позиции конвейера бутыль освобождается от остатков воды. Пневмоцилиндр опускает наливной кран и происходит наполнение бутыли водой за время заданное на контроллере. Налитую бутыль пневмоцилиндр перемещает под укупор; бутыль, перемещаясь, снимает с лотка пробку. Затем опускается головка укупора и напрессовывает пробку на горло бутыли. Следующим ходом вилки бутыль выталкивается на выходной рольганг. Особенности автомата: Баки для дезинфицирующего (моющего, с возможностью подогрева) раствора и оборотной воды, изготовленные из нержавеющей стали, расположены внутри машины и имеют свободный доступ для их обслуживания (мойки внутренней поверхности, обслуживание нагревателей). Трубопроводы выполнены из пищевых поливинилхлоридных труб с резьбовыми и клееными соединениями. Для подачи воды на форсунки ополаскивания и в головку налива применены высокоэффективные надежные насосы с крыльчаткой из нержавеющей стали. Управление автоматическим и наладочным режимами работы моноблока, а также настройка параметров цикла налива осуществляется на базе программируемого контроллера «Mitsubishi». В шкафу управления расположены ввод сжатого воздуха, элементы воздухоподготовки и управляющие пневмораспределители. К несомненным достоинствам моноблока относится то, что он полностью функционален, экономичен в энергопотреблении, компактен по габаритам, прост в обслуживании."
