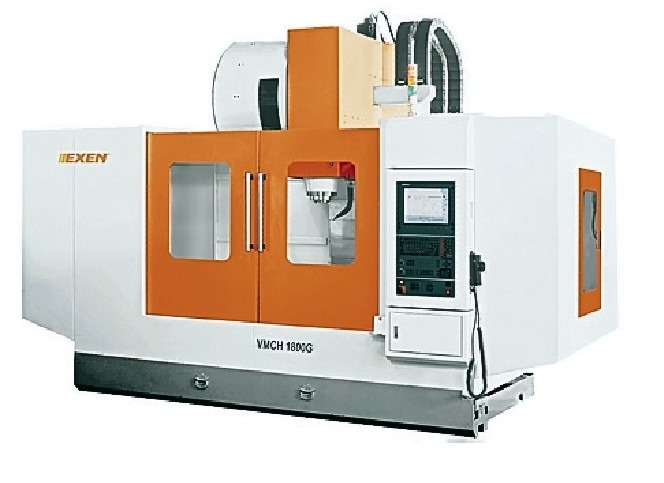

Вертикальный обрабатывающий центр VMСН 1800 (в наличии на складе)

"Вертикальные фрезерные обрабатывающие центры серии VMCН созданы в соответствии с требованиями изготовителей деталей в любой отрасли промышленности. Шариковая винтовая пара диаметром 50мм со сдвоенной гайкой класса С3 гарантирует высокую точность перемещений и длительный срок службы. Коробчатые направляющие и ШВП имеют телескопическую защиту. Конструкция станка предусматривает возможность обработки деталей с максимальным съемом металла. Основные базовые узлы изготовлены из высококачественного чугуна, подвергнутого термообработке и стабилизации. Основание представляет собой жесткую конструкцию, на которой крепятся колонна, салазки со столом и поддон для сбора СОЖ. Основание имеет линейные направляющие, по которым в поперечном направлении перемещаются салазки со столом. От опрокидывания в крайних положениях стола салазки удерживаются планками. В основание также смонтирован вал поперечной подачи стола. Направляющие защищены от попадания стружки телескопическими кожухами. На колонне имеются плоские или линейные направляющие для вертикального перемещения шпиндельной бабки. Внутри колонны расположен балансир. СТОЛ И САЛАЗКИ Стол представляет собой жесткую отливку, имеющую две линейные направляющие. На поверхности стола имеются три или пять (в зависимости от модели станка) Т-образных пазов для крепления изделия и для сбора охлаждающей жидкости с последующим отводом в поддон, а далее в резервуар СОЖ. Продольное перемещение стола происходит по направляющим салазок, которые представляют собой жесткую чугунную отливку, имеющую две линейные направляющие. Салазки обеспечивают продольное перемещение находящегося на них стола. ШПИНДЕЛЬНАЯ БАБКА Бабка представляет собой жесткую корпусную деталь, которая имеет возможность перемещаться по направляющим колонны и крепится планками, удерживающими ее от опрокидывания или по линейным направляющим (в зависимости от исполнения). В вертикальном направлении бабка перемещается при помощи ШВП вертикальной подачи, соединенной напрямую через муфту с сервомотором оси Z.Такимобразом все регулировки сведены к минимуму и корректируются с ЧПУ. Вращение от электродвигателя переменного тока через ременную передачу передается шпинделю. Для обеспечения безопасности и предотвращения перемещения шпиндельной бабки дальше допустимых пределов движения, в станке установлены блокирующие устройства для контроля максимально разрешенного перемещения и точности возвращения в исходное положение.Стандартный шпиндель диаметром 120мм отбалансирован для высокоскоростной и высокоточной обработки. Для облегчения работы оператора на обрабатывающийцентр стандартноустанавливается винтовой конвейер для уборки стружки. Станки подвергнуты 100% контролю точности позиционирования, повторяемости и круговой интерполяции. Точность позиционирования ± 0.005мм, повторяемость ± 0.003ммВсе 3 оси проверяются на позиционирование и повторяемость с помощью лазерного тестового прибора. И системы Ballbar QC-10 фирмы Renishaw Система Ballbar обеспечивает быстрое и эффективное решение для оценки характеристик станка и реально способствует их улучшению путем целенаправленного технического обслуживания. Обычно мы предлагаем систему QC-10 фирмы Renishaw с помощью которой можно проводить: 1.Проверку характеристик станка2.Обеспечение производственных допусков.3.Оценку и сравнение станков.4.Испытание и контроль состояния станка.5.Определение требований по техническому обслуживанию.6.Проверку новых станков при вводе в эксплуатацию. Все оборудование проходит испытания на допустимые уровни шума и вибрации.Шумовые характеристики проверяются при работе станка на холостом ходу и под нагрузкой в соответствии с методами, установленными ГОСТ 12.2.107.Вибрационные характеристики проверяются и соответствуют требованиям ГОСТ12.1.012 Станки имеют сертификат соответствия. Система качества предприятия сертифицирована по ГОСТ Р ИСО 9001-2001, ГОСТ РВ 15.002-2003 в системе добровольной сертификации «ВОЕННЫЙ РЕГИСТР», в системе ГОСТ Р «Российский речной регистр» на соответствие требованиям к разработке, производству и ремонту продукции двойного назначения, вооружения и военной техники. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТРVMCH 1800(БР1600) Перемещение Оси X/Y/Z мм 1600х800х800 Расстояние от торца шпинделя до стола мм 200-1000 Расстояние от оси шпинделя до колонны мм 870 Стол Размеры стола мм 1800х840 T-образные пазы мм 22х5х150 Максимальная нагрузка на стол кг 2200 Скорости подач Быстрое перемещение по осям Х/У/Z мм/мин 15000/15000/12000 Рабочая подача мм/мин 1-10000 Шпиндель Конус шпинделя ISO ВТ40 Скорость вращения шпинделя об/мин 8000 Привод от двигателя к шпинделю Ремень Двигатели Двигатель шпинделя кВт 11/15 Серводвигатели по осям X/Y/Z кВт 3,5 Мощность двигателя системы охлаждения кВт 0,75 Ёмкость бака ситемы охлаждения л 300 Автоматическая смена инструмента Тип Манипуляторный Емкость инструментального магазина поз. 24 Максимальный диаметр инструмента мм 125 Максимальная масса инструмента кг 15 Максимальная длина инструмента мм 300 Точность станка Точность позиционирования мм ± 0.005мм Повторяемость мм ± 0.003мм Прочее Потребляемый воздух кг/см? 6,0 Потребляемая мощность кВт 20,0 Габариты станка ( Д/Ш/В) мм 4400х3330х3310 Масса станка кг 14000 КОМПЛЕКТАЦИЯ НА ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР VMMC 1800(БР 1600) Комплектация: Система ЧПУ Siemens 810 Коробчатые направляющие скольжения Автоматический инструментальный магазин на 24 инструмента Набор инструментов с ящиком Выравнивающие опоры Автоматическая система смазки Галогенное рабочее освещение Сигнальная лампа окончания цикла Кабинетная защита Автоматическое отключение Ручной пульт управления Функция жесткого нарезания резьбы RS-232 интерфейс Установленные дополнительные опции: Устройство контроля длины инструмента RenishawTS-27R Винтовой конвейер для уборки стружки Сепаратор масла Поворотный стол ?250 мм (класс точности 15", минимальный угол ввода 0,001°) с задней бабкой и 3-х кулачковым патроном Документация: Комплект технической документации на русском языке: 1Руководство по эксплуатации станка. 2.Формуляр. 3.Руководство по эксплуатации электрооборудования Документация на систему ЧПУ на русском языке 1.Руководство по эксплуатации Стоимость станкаVMCH1800(БР 1600) в данной комплектации 7.500 000 руб., включая НДС. Сроки и условия поставки: в наличии на складе Гарантия:12 месяцев с момента ввода в эксплуатацию Установка, обучение и запуск: производятся специалистами «ЭКСЕН» Гарантийное обслуживание: производится специалистами «ЭКСЕН»"
