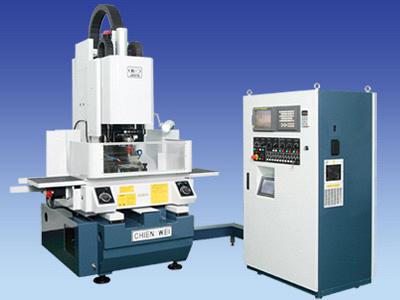

Координатно-шлифовальный станок
|
Поделитесь страницей в Социальных сетях
|
|
 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JG-510CM JG-1070CM Диапазон перемещений Перемещение стола (влево - вправо) ось X мм 500 1000 Перемещение стола (вперед - назад) ось Y мм 300 700 Перемещение шлифовальной головки (вверх - вниз) ось Z мм 100 100 Перемещение стола (вверх - вниз) ось W мм 340 400 Максимальная скорость подачи Оси X, Y мм/мин 1000 1000 Ось Z мм/мин 1000 1000 Считываемое разрешение Оси X, Y мм 0,0001 Ось Z мм 0,0001 Точность позиционирования мм + / - 0.0025 Датчик положения осей X, Y, Z линейный энкодер Датчик положения оси С магнитный сенсор Стол Размер стола мм 700 х 340 1200 х 400 Максимальная нагрузка кг 300 1000 Рабочие диапазоны шлифовальной головки Скорость турбины об/мин 30 000 или 60 000 Планетарная скорость об/мин 0 - 200 Посадочный диаметр мм 0,5 - 100 Максимальный диаметр круга мм 30 Цанги мм 3, 6, 10 Радиальная точная установка (U) мм 0,001 Максимальное перемещение оси U мм 40 Планетарная скорость об/мин 0 - 200 Привод сжатый воздух Охлаждение воздушное Смазка масляным туманом Вес кг 3,5 Двигатели Оси X, W кВт 1,4 Ось Y кВт 0,75 Ось Z кВт 2,1 линейный двигатель Шпиндель ось С кВт 0,55 Система ЧПУ FANUC 18i MB Количество контролируемых осей 6 Количество одновременно управляемых осей 4
