У-318А - Оптоэлектронный датчик уровня жидкости

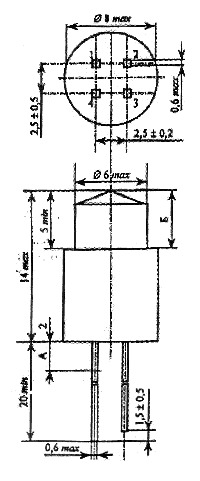

Принцип действия оптоэлектронного датчика уровня жидкости основан на следующем: В пластмассовом корпусе, изготовленном из полимерного материала, прозрачного для инфракрасного излучения, с показателем преломления n ? 1.55, размещены излучающий кристалл инфракрасного диапазона на основе многопроходной двойной гетероструктуры GaAlAs и кристалл кремниевого n-p-n фототранзистора. Геометрическая форма корпуса и расположение в нем излучающего и фотоприемного элементов таковы, что при нахождении рабочей области в воздушной среде большая часть инфракрасного излучения испытывает полное внутреннее отражение от границы полимер-воздух и поступает на фототранзистор. При погружении рабочей области в жидкостную среду с показателем преломления n ? 1.3…1.55 угол полного внутреннего отражения резко возрастает, в результате чего большая часть излучения выходит из корпуса и не попадает на фотоприемный элемент. При этом ток через фототранзистор резко падает, уменьшаясь в десятки раз. У-318А - Оптоэлектронный датчик уровня жидкости: Прямой ток (Iпр.) инфракрасного диода - максимально 50 мА, типичн. знач. 20 мА Прямое напряжение (Uпр.) инфракрасного диода при Jпр = 50мА - не более 2,2 В Фототок фототранзистора (Jкэ) - типичн. знач. 15 мА, но не менее 10 мА Темновой ток (JT) при Uкэ = 5В и температуре до +70°С - 0,05 нА Темновой ток (JT) при Uкэ = 5В и температурах от +70°С до +100°С - 0,5 нА
