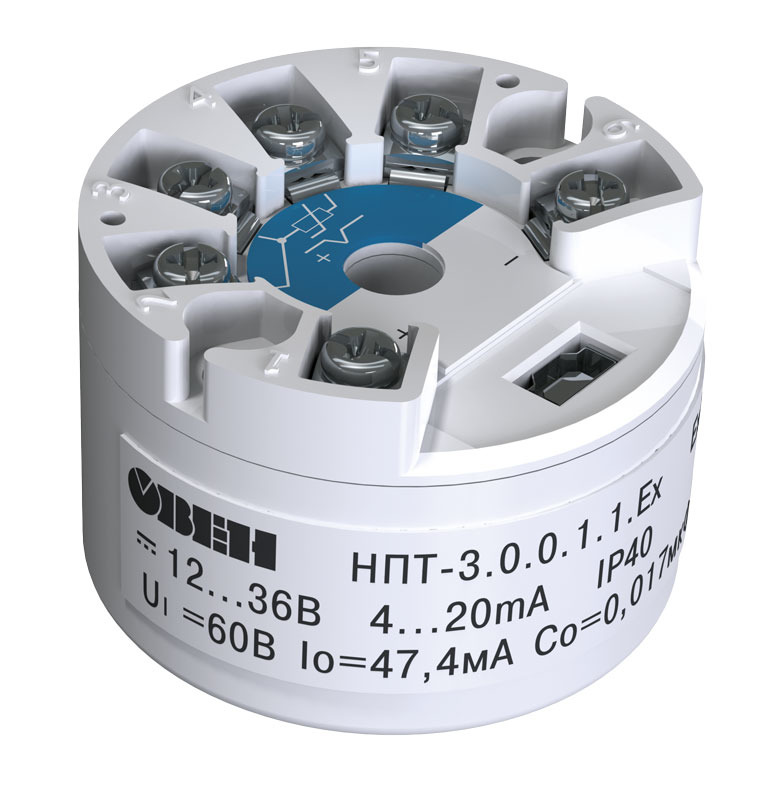

"Универсальный нормирующий преобразователь НПТ-3 Преобразователь предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4-20 мА. НПТ- 3.Ex работает совместно с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006. Преобразователь согласно ГОСТ Р 51330.10-99 (МЭК 60079-11-99) выполнен с взрывозащитой вида: Искробезопасная электрическая цепь (i), уровень взрывозащищенности особо взрывозащищенный(а), категория IIС, температурный класс Т5. Преобразователи могут быть использованы в коммунальном хозяйстве, в информационно-измерительных комплексах, в химической, нефтегазовой, теплоэнергетической и других отраслях промышленности, в том числе подконтрольных Ростехнадзору. Наименование Значение Номинальное значение напряжения питания от сети постоянного тока, В 24 Диапазон допустимых напряжений питания от сети постоянного тока, В от 18 до 36 Потребляемый ток, мА, не более: - для рабочего режима - для режима конфигурирования (питание осуществляется от USB-Host) 25 50 Максимальная потребляемая мощность, Вт 1,5 Номинальный диапазон выходного тока преобразователя, мА от 4 до 20 Функция преобразования входных сигналов линейная Нелинейность преобразования, не хуже ± 0,1 % Допустимое отклонение сопротивлений проводов при трехпроводной схеме подключения ТС, не более 0,01 % от R0 Номинальное значение сопротивления нагрузки (при напряжении питания 24 В), Ом 600 ± 5 % Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) *, Ом 900 Пульсации выходного сигнала 0,6 % Время установления рабочего режима (предварительный прогрев), мин, не более 30 Время установления выходного сигнала после скачкообразного изменения входного, сек, не более 2 Время непрерывной работы круглосуточно Интерфейс связи с ПК USB2.0 Full Speed Габаритные размеры, мм ?44?30 ± 1 Степень защиты корпуса IP40 Масса, кг, не более 0,15 Средняя наработка на отказ, ч, не менее 50 000 Средний срок службы, лет, не менее 12 *) Максимальное сопротивление нагрузки: R н (Ом) = (U пит - 18) В / 0,020 А, Номинал согласующего резистора должен соответствовать: R согл. мин < R согл. < R согл. макс; R согл. макс = (U пит -17 В - 0,02 АR изм.п.) / 0,02 А; R согл. мин = (U пит -18 В - 0,02 АR изм.п.) / 0,02 А; где R н - суммарное сопротивление измерительного прибора и согласующего резистора; R изм.п. - сопротивление измерительного прибора; U пит - напряжение питания прибора."
